Măsurare

Jaluzele rulante 1

Rulo exterior montat pe perete

Ruloul montat pe fatada cu ghidaje drepte SK, SK + MKT este destinat realizarii unei deschideri de geam in peretii exteriori ai cladirilor, folosit atat in cladirile in constructie cat si in cele deja existente.

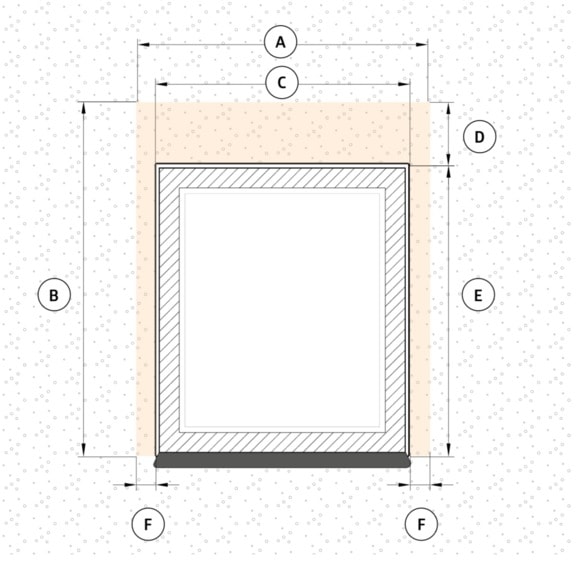

1. Degajarea ferestrei văzută din față

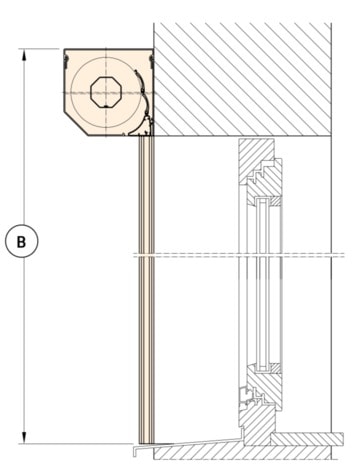

2. Degajarea ferestrei văzută din lateral

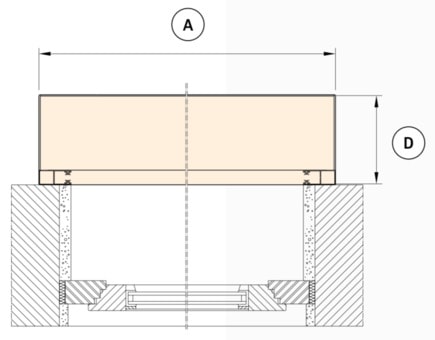

3. Degajarea ferestrei văzută de sus
  • A - LĂȚIME CUTIE (Această dimensiune trebuie introdusă în câmpul „lățime” din configuratorul nostru) Este lățimea totală a ruloului împreună cu ghidajele.
  • B - ÎNĂLȚIMEA OBLOCULUI (Această dimensiune trebuie introdusă în câmpul „înălțime” din configuratorul nostru) Este înălțimea totală a ruloului, caseta împreună cu ghidajele
  • C - LĂȚIMEA NIVELULUI FERESULUI Dacă lățimea locașului nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii.
  • D - INALTIME CUTIE Este inaltimea cutiei fara ghidaje, inaltimea depinde de dimensiunea totala a ruloului, iar dimensiunile acesteia variaza intre 139mm - 207mm.
  • E - ÎNĂLȚIMEA NIVELULUI FEREMEI Dacă înălțimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii.
  • F - LĂȚimea ghidajelor Toate modelele de ghidaje au aceeași lățime de 53 mm.

Ruloul extern instalat în locașul ferestrei

Jaluzelul este montat într-o nișă de fereastră cu ghidaje unghiulare sau drepte. SK, SK + MKT este destinat pentru deschiderea ferestrei în niște ferestre atât în clădirile în construcție, cât și în cele deja existente.

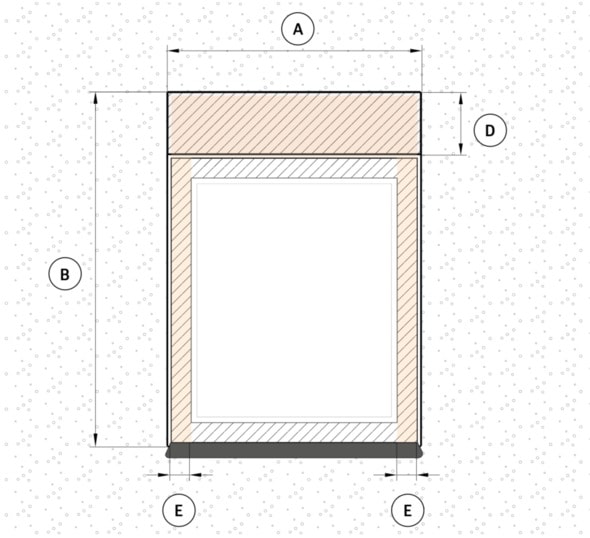

1. Degajarea ferestrei văzută din față

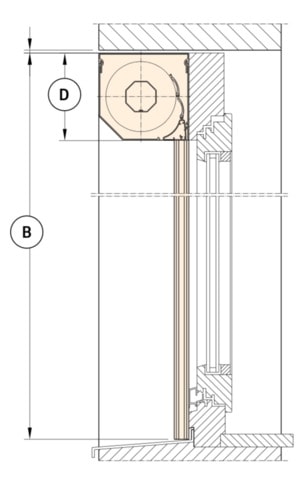

2. Degajarea ferestrei văzută din lateral

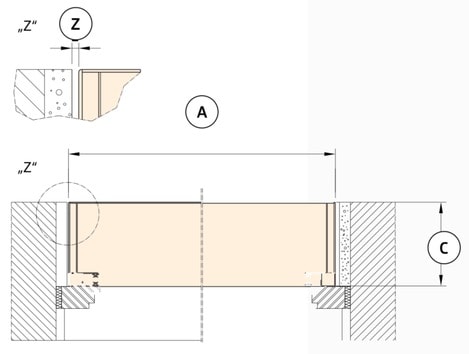

3. Degajarea ferestrei văzută de sus
  • A - LĂȚIMEA NIVELULUI FERESTEI (Această dimensiune trebuie introdusă în câmpul „lățime” din configuratorul nostru, ținând cont de distanța Z) Dacă lățimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii.
  • B - ÎNĂLȚIMEA NIVELULUI FERESTEI (Această dimensiune trebuie introdusă în câmpul „înălțime” din configuratorul nostru) Dacă înălțimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii.

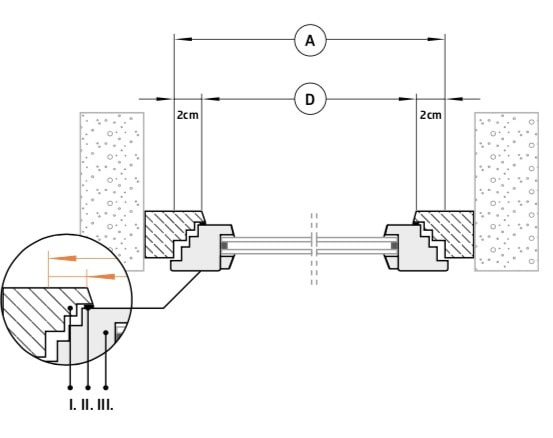

  • C - ADÂNCIUNEA GHIDULUI FERESULUI Adâncimea locașului ferestrei este dimensiunea care trebuie luată în considerare la selectarea dimensiunii cutiei, dimensiunile cutiilor variază de la 139mm - 207mm vezi tabelul de mai jos „dimensiunile cutiei”
  • D - ÎNĂLȚIME CUTIE Aceasta este înălțimea cutiei fără ghidaje, înălțimea depinde de dimensiunea totală a ruloului și dimensiunile acestuia variază de la 139mm - 207mm, vezi tabelul de mai jos „dimensiuni cutie”
  • E - LĂȚimea ghidajelor Toate modelele de ghidaje au aceeași lățime de 53 mm.
  • Z - DISTANȚA Aceasta este distanța care trebuie scăzută din lățimea locașului ferestrei pentru a instala liber jaluzelele. Scădem câte 2 mm pe fiecare parte pentru un total de 4 mm din lățimea adânciturii.

Jaluzele rulante 2

Tip de rulouri exterioare

TIP A - pe fatada, in sens invers acelor de ceasornic
TIP B - în nișă, în sens invers acelor de ceasornic
TIP C - în locaș, în sensul acelor de ceasornic
Dimensionarea ruloului in functie de metoda de instalare
TIP A
Ruloul montat pe fatada, ghidaje drepte.
lățime obturator: L = G + (2 x P)
înălțimea oblonului: H = L + S
TIPUL B și C
Jaluzelul este montat în locașul ferestrei cu ghidaje unghiulare sau drepte.
lățimea oblonului: L = G
Înălțimea oblonului: H = L
Dacă lățimea și înălțimea adânciturii nu sunt aceleași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii sau deschiderea trebuie corectată în mod corespunzător.
  • L - LĂȚIMEA TOTALĂ A OBLOCULUI
  • G - LĂȚIMEA NIVELULUI FERESULUI
  • P - LĂȚimea ghidajelor (în funcție de tipul de ghidaje utilizate - vezi tipurile de ghidaje)
  • H - ÎNĂLŢIME TOTALĂ A OBLOCURILOR
  • W - ÎNĂLȚIMEA NIVELULUI GEAMULUI
  • S - ÎNĂLȚIME CUTIEI OBLOCULUI

Cutii și capace laterale

dimensiunile cutiei

Dimensiunile maxime ale cutiilor

ÎNĂLŢIME TOTALĂ A OBLOCULUI PENTRU PROFIL PA39
Tip cutie Înălțimea cutiei Lățimea cutiei Rola SK Rolă SK cu motor Rolă SK + MKT
137 139 mm 137 mm până la 1560 mm până la 1440 mm -
165 167 mm 165 mm până la 2390 mm până la 2280 mm până la 1500 mm
180 183 mm 180 mm până la 2950 mm până la 2790 mm până la 2300 mm
205 207 mm 205 mm până la 4320 mm până la 4050 mm până la 2400 mm

*MKT - plasa de tantari

Jaluzele rulante 3

Ghiduri și profil

GHID DREPT
PP 53

ghid drept

GHID ANGULAR
PK 53

ghidaj unghiular

DUBLU GHID
PPDO 53

ghid dublu

GHID DREPT
PP 68

ghid drept mare

Profil PA39

culoarea armurii

*Pentru dimensiuni mai mari:
Profilul PA39 va fi înlocuit cu profilul PA43 - acest profil diferă în principal ca dimensiune și arată practic identic.
Ghidajul PP 53 va fi înlocuit cu ghidajul PP 68.

Componentele rulourilor exterioare

diagrama ruloului

1. SK / 11 - ROLE BOX TOP
2. SK / 21 - ROLABIL FOND CUTIE
3. CAPAC LATERAL CUTIE BS 45
4. TUBA OCAGONALA
5. INEL DE ADAPTARE
6. DEȚINĂTOR
7. RULMENT
8. ROATA DE BINAR

9. CURSORUL LAMELELOR DIN GHID
10. Umeraș
11. PERDEA ROLABIL DIN PROFIL DE ALUMINIU
12. DOPĂ DE PROFIL
13. BANDA DE INFERIOR
14. PRINCĂ DE INFERIOR
15. GHID

*Toate dimensiunile sunt exprimate în milimetri

Jaluzelele exterioare SCREEN 1

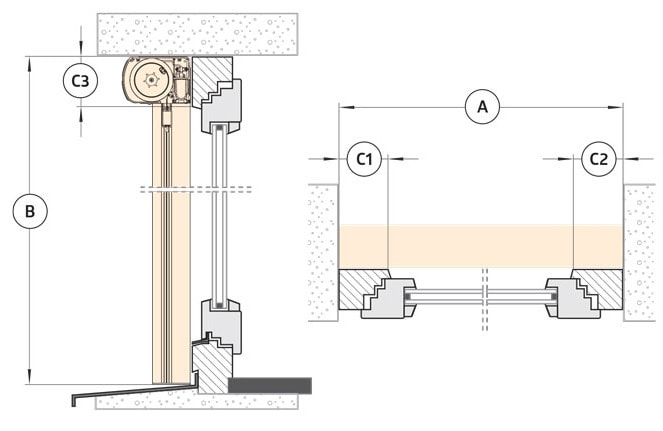

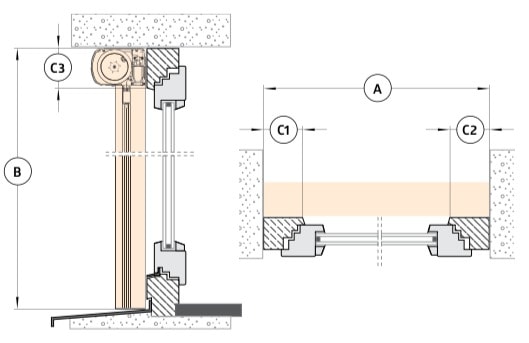

Instructiuni de masurare rulouri exterioare Screen

Funcționarea îndelungată și fără probleme a unui jaluzel depinde nu numai de calitatea înaltă a lucrării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca jaluzelele să se potrivească perfect, locația aleasă trebuie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.


  • A - WIDTH Aceasta este lățimea deschiderii ferestrei din exterior.
  • B - ÎNĂLȚIE Aceasta este înălțimea deschiderii ferestrei din exterior.
  • C1, C2, C3 - Lățimea elementelor vizibile ale ramei ferestrei

Dimensiunile A și B vor fi dimensiunile produsului finit.

*C1 și C2 sunt lățimea elementelor vizibile ale cadrului ferestrei (dacă C1<25 mm sau c2<25 asamblarea imposibilă)


Date tehnice

Dimensiuni maxime suportate de cutii
Tip cutie lățimea maximă Inaltime maxima
95 3000 mm 3000 mm
105 3500 mm* 4000 mm*
125 5000 mm* 5000 mm*

*Nu putem produce jaluzele, unde ambele dimensiuni depășesc 3000 mm. Doar unul poate fi peste 3m, de exemplu: puteți comanda un 5000x3000, dar nu puteți comanda 5000x3100, același lucru este valabil și pentru 3100x5000.

Caracteristicile de performanță ale sistemului
Dimensiuni sistem [mm] Proprietatile sistemului
Inaltimea cutiei: 95/105/125 Rezistenta la vant [km/h]: 145
Suprafata [m2]: 9/12/15 Reducerea radiației solare: 75%
Filtrarea razelor UV: 8%

Jaluzelele exterioare SCREEN 2

HEMA - Cutia 95

Caseta 95 - 45° Caseta 95 - 45°
Caseta 95 - 90° Caseta 95 - 90°
Ghid standard Ghid standard
Sina de jos Sina de jos

HEMA - Cutia 105

Caseta 105 - 45° Caseta 105 - 45°
Caseta 105 - 90° Caseta 105 - 90°
Ghid standard Ghid standard
Sina de jos Sina de jos

HEMA - Cutia 125

Caseta 125 - 45° Caseta 125 - 45°
Caseta 125 - 90° Caseta 125 - 90°
Ghid standard Ghid standard
Sina de jos Sina de jos

*Toate dimensiunile sunt exprimate în milimetri.

Roller MINI

Instrucțiuni de măsurare Jaluzelă MINI

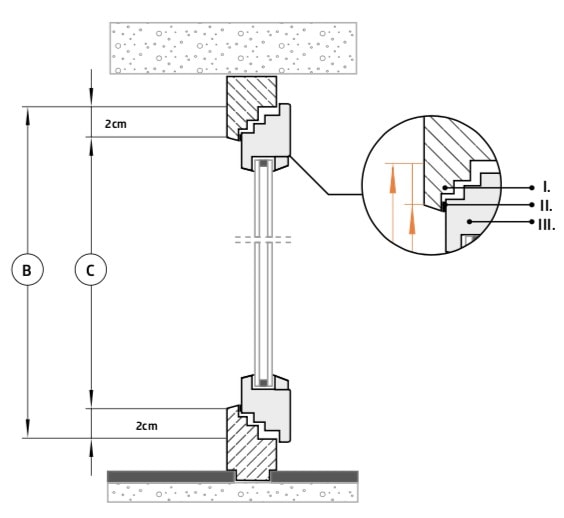

Operarea îndelungată și fără probleme a jaluzelelor depinde nu numai de calitatea înaltă a lucrării sale, ci și de montarea și asamblarea corectă. Pentru ca jaluzelele să se potrivească perfect, locația aleasă trebuie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

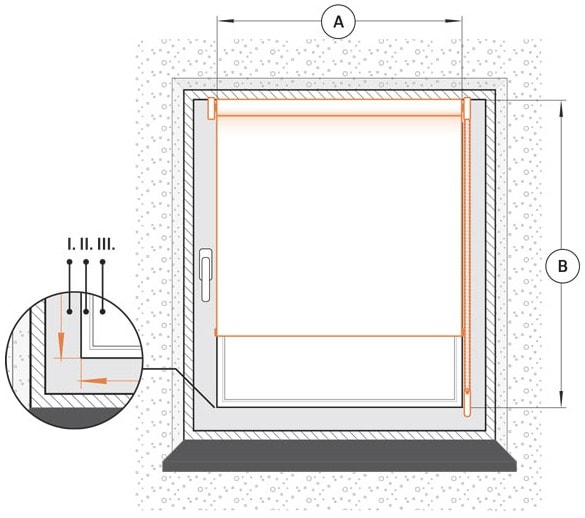

MINI suspendat
  • A - LĂȚIME Aceasta este lățimea sticlei împreună cu margele de sticlă. Măsurăm în locurile în care mărgeaua de geam se conectează la rama ferestrei. Lățimea A este lățimea țesăturii.
  • B - ÎNĂLȚIE Este înălțimea de la marginea superioară a tocului ferestrei până la locul în care grila de geam este conectată la tocul ferestrei.
  • I - Rama ferestrei
  • II - Mărgele de glazură
  • III - Sticlă

*Toate dimensiunile sunt exprimate în milimetri

• Conductă – dimensiunea A +4 mm
• Tesatura – dimensiunea A
• Grinda de greutate – dimensiunea A

Jaluzelele MGS, MGII, MAXI

Instrucțiuni de măsurare Jaluzelele MG, MGS

Funcționarea îndelungată și fără probleme a oblonului depinde nu numai de calitatea înaltă a lucrării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca diafragma să se potrivească perfect, locația aleasă trebuie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

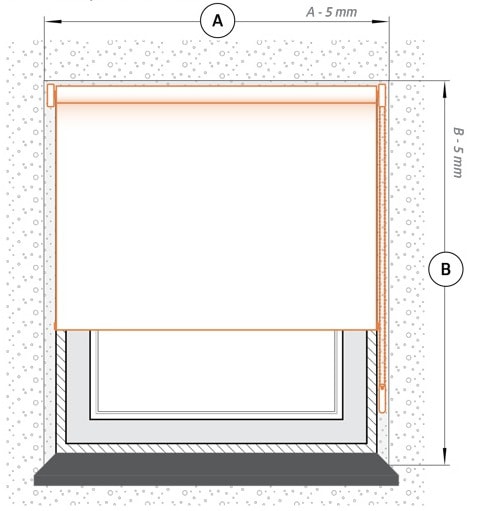

Înșurubat - locașul ferestrei
  • A - LĂȚimea degajării ferestrei Dacă lățimea locașului în toate punctele nu este aceeași, trebuie luată cea mai mică dimensiune a locașului. 5mm este distanța care trebuie scăzută din lățimea locașului ferestrei pentru instalarea gratuită a ruloului.
  • B - ÎNĂLȚIMEA NIVELULUI FEREMEI Dacă înălțimea locașului în toate punctele nu este aceeași, trebuie luată cea mai mică dimensiune a adânciturii. 5mm este distanța care trebuie scăzută din înălțimea locașului ferestrei pentru instalarea gratuită a ruloului.
Înșurubat - perete sau tavan
ajutor wymiar-mgs-2-edit.jpg (77 KB)
  • A - LĂȚIMIE TESTURĂ ORBĂ
  • B - ÎNĂLȚIME ORBURI
  • C - LĂȚIMEA NIVELULUI GEAMULUI
  • D - ÎNĂLȚIMEA NIVELULUI FERESULUI

Utilizați această opțiune dacă doriți să instalați jaluzelele pe perete. Sugerăm ca jaluzelul să fie cu aproximativ 8-10 cm mai lat și cu 8-10 cm mai înalt decât locașul ferestrei, astfel încât să nu existe goluri.

*Mecanismul superior al jaluzei durează aproximativ 8 cm înălțime

Informații și comentarii suplimentare

Schematy Rolety MGS

Datorită gulerului de protecție integrat, jaluzelele seamănă estetic cu modelele de casete. În plus, asigură ghidarea laterală a materialului. Pentru comenzile personalizate, este posibil să se utilizeze un conector pentru șină de rulment, care permite asamblarea mai multor jaluzele strâns, cu spații minime între țesături.

Pentru a comanda un jaluză cu acest conector, vă rugăm să descrieți acest lucru în câmpul „comentarii” pentru a ne informa și a discuta detaliile.

*Toate dimensiunile sunt exprimate în milimetri

Algoritm dimensional
• Conductă – dimensiunea A +4 mm
• Tesatura – dimensiunea A
• Grinda de greutate – dimensiunea A
• Profil suport MG S
– dimensiunea A +15 mm
• Profil de acoperire MG S
– dimensiunea A +15 mm
• Profil atașament MG S
– dimensiunea A +15 mm

Jaluzelele MICRO, MICRO S

Instructiuni de masurare rulouri MICRO

Funcționarea îndelungată și fără probleme a oblonului depinde nu numai de calitatea înaltă a performanței sale, ci și de potrivirea și asamblarea corectă. Pentru ca irisul să se potrivească perfect, locul ales trebuie dimensionat corect și atent.
Următoarele desene din auxiliare trebuie respectate cu strictețe.

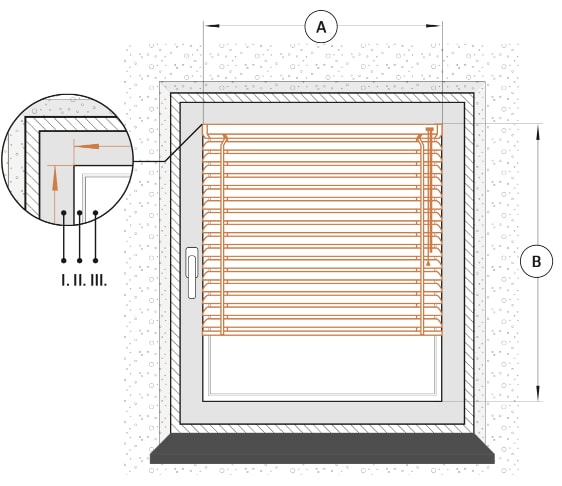

Înșurubat - locașul ferestrei

Daca aveti margele de geam atipice, de exemplu "rotunjite", va rugam sa le indicati in campul "Model" la comanda! Vom pregăti pentru tine benzi de ghidare speciale care aderă perfect la suprafața rotunjită a mărgelelor de geam. (Vezi figura de mai jos)

Profil de vitrare
CLASIC
Profil de vitrare
rotunjit

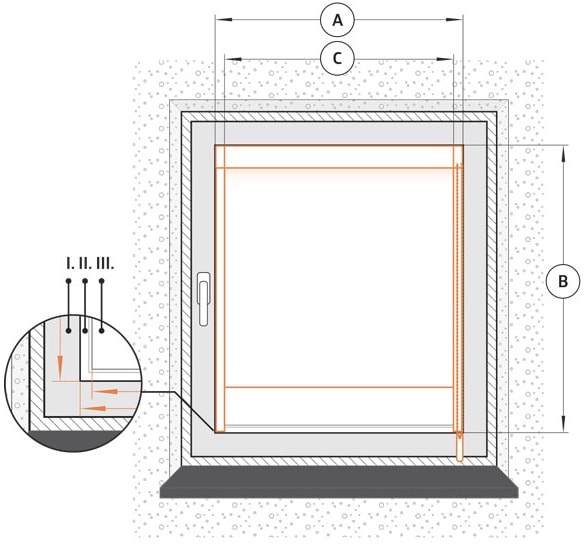

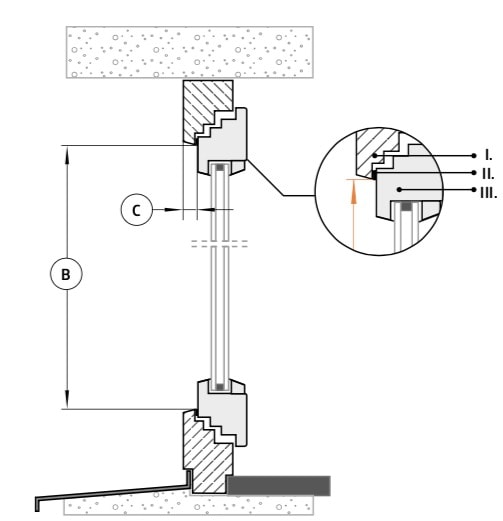

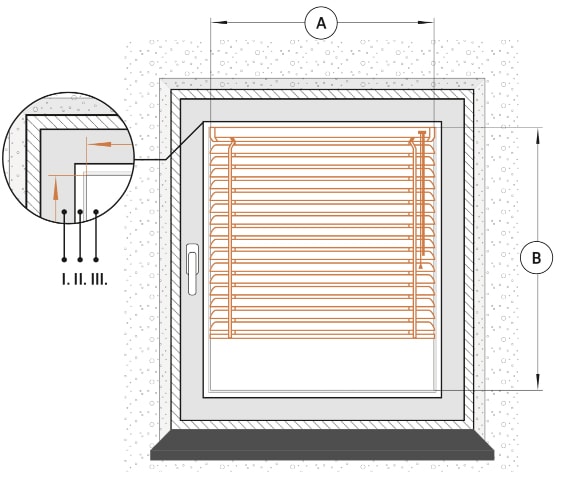

  • A - WIDTH Este lățimea paharului cu o vază cu mărgele de glazură. (Măsurăm în locurile în care marginea de geam se conectează cu rama ferestrei).
  • B - ÎNĂLȚIE Aceasta este înălțimea sticlei împreună cu perlele de sticlă. (Măsurăm în locurile în care marginea de geam se conectează cu rama ferestrei). *in varianta 100% blackout, caseta poate sustine pana la 180 cm de material.
  • C - DIMENSIUNEA AUXILIARĂ A LĂȚIMII LUMINII DE STICLĂ

    *Jaluzelul MICRO functioneaza la lumina sticlei din spatiul dintre margele de geam. (La luarea dimensiunilor, vă rugăm să furnizați a treia dimensiune auxiliară, care este lățimea geamului de sticlă, măsurați dimensiunile sticlei FĂRĂ SIGILURI) luăm doar dimensiunile STICLEI! aceasta va permite ruloului să funcționeze corect și liber. Dimensiunea auxiliară este furnizată într-un câmp suplimentar sub dimensiuni.

  • I - Rama ferestrei
  • II - Mărgele de glazură
  • III - Sticlă

*Jaluzelele cu o înălțime care depășește 2000 mm (200 cm) pot să nu se ascundă complet în casetă.
**Toate dimensiunile sunt exprimate în milimetri

Jaluzele plisate

Instrucțiuni de măsurare a jaluzelelor plisate

Funcționarea îndelungată și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca deschiderea sa se potriveasca perfect, locatia aleasa trebuie dimensionata corect si atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

Instalare în interiorul locașului ferestrei
Instalare în interiorul locașului ferestrei
  • A - LĂȚIMEA NIVELULUI FERESTEI Dacă lățimea adânciturii nu este aceeași în toate punctele, utilizați cea mai mică măsură. 5 mm este distanța care trebuie scăzută din lățimea adânciturii pentru a permite instalarea liberă a jaluzelei plisate.
  • B - ÎNĂLȚIMEA NIVELULUI FERESTEI Dacă înălțimea locașului nu este aceeași în toate punctele, utilizați cea mai mică măsură. 5 mm este distanța care trebuie scăzută din înălțimea adânciturii pentru a permite instalarea liberă a jaluzelei plisate.

Instalarea în interiorul locașului ferestrei se aplică următoarelor tipuri de jaluzele plisate: 1SCOW, 2SCOW.

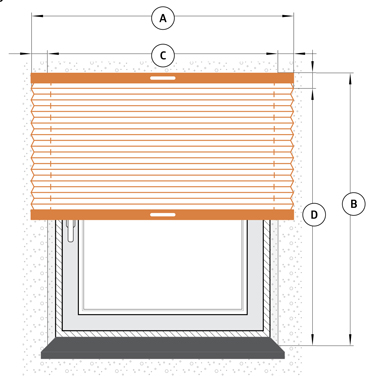

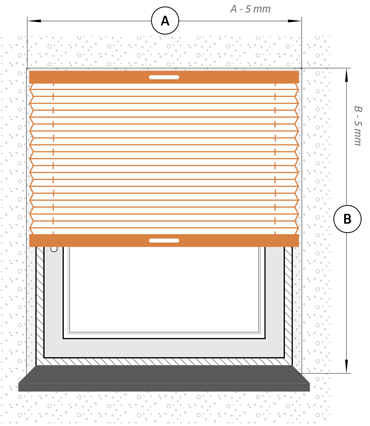

Montare pe perete/tavan
Montare pe perete
  • A - LĂȚime jalugă PLURI
  • B - ÎNĂLŢIME JARBURI PLURIATE
  • C - LĂȚIMEA NIVELULUI GEAMULUI
  • D - ÎNĂLȚIMEA NIVELULUI GEAMULUI

Utilizați această opțiune dacă doriți să instalați jaluzelele plisate pe perete. Vă sugerăm ca jaluzelul plisat să fie cu aproximativ 8-10 cm mai lat și cu 8-10 cm mai înalt decât locașul ferestrei pentru a evita golurile.

Montarea pe perete/tavan se aplică următoarelor tipuri de jaluzele plisate: 1SCOW, 2SCOW.

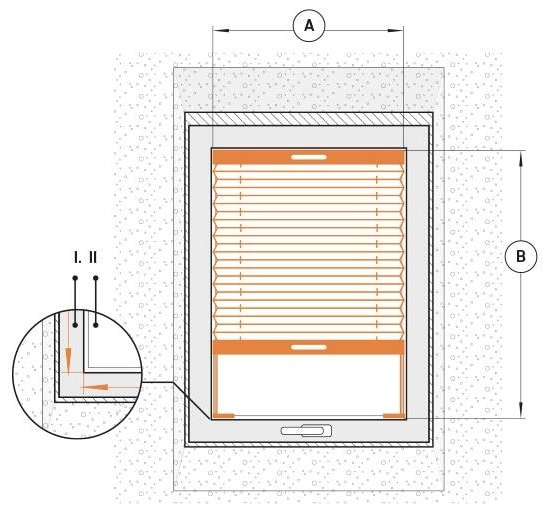

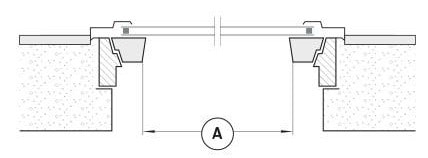

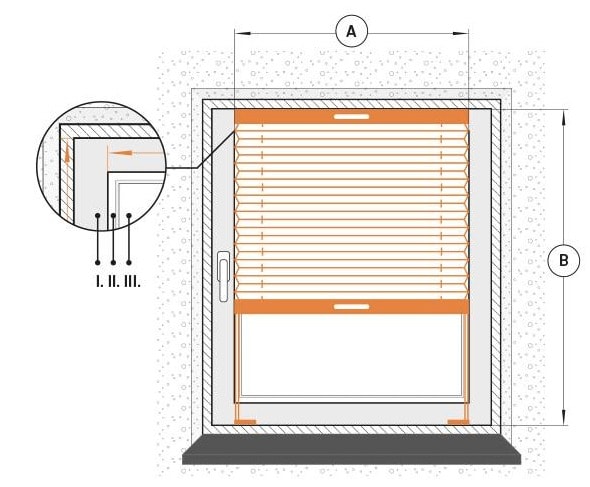

Montare între margele de geam
Montare între margele de geam
  • A - WIDTH Aceasta este lățimea zonei vizibile a sticlei.
  • B - ÎNĂLȚIE Aceasta este înălțimea zonei vizibile a sticlei.
  • I - Rama ferestrei
  • II - Mărgele de glazură
  • III - Sticlă

*Jaluzelul plisat funcționează în zona geamului de sticlă, între margele de geam. (Când măsurați, faceți acest lucru fără sigilii; măsurați doar sticla!) Acest lucru va permite jaluzelei plisate să funcționeze corect și fără probleme.

Montarea între margele de geam se aplică următoarelor tipuri de jaluzele plisate: 2SCK.

Montare non-invazivă pe cercevelul ferestrei
Montare non-invazivă pe cercevelul ferestrei
  • A - LĂȚime Aceasta este lățimea sticlei, inclusiv mărgelele de sticlă.
  • B - ÎNĂLȚIE Aceasta este înălțimea cercevelei ferestrei.
  • I - Rama ferestrei
  • II - Mărgele de glazură
  • III - Sticlă

*La măsurare, asigurați-vă că jaluzelul plisat nu interferează cu mânerul ferestrei.

Montarea neinvazivă pe cercevelul ferestrei se aplică următoarelor tipuri de jaluzele plisate: 2SCK, 1SCOW, 2SCOW.

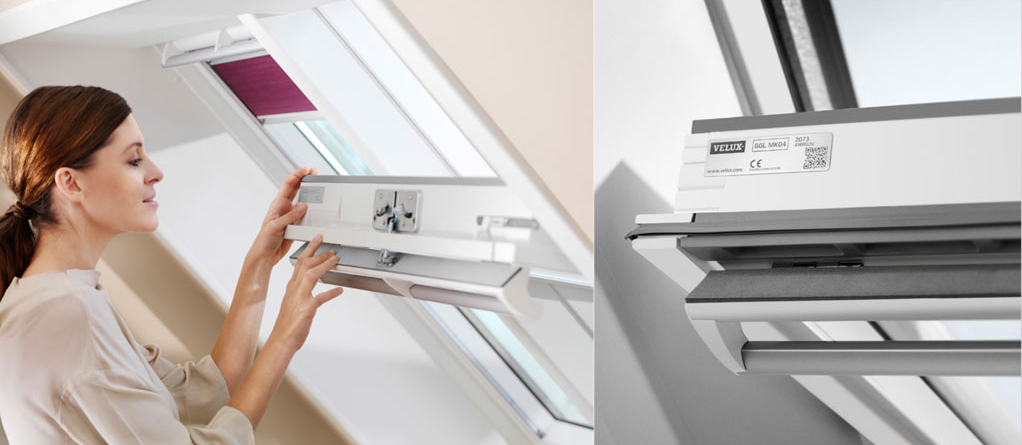

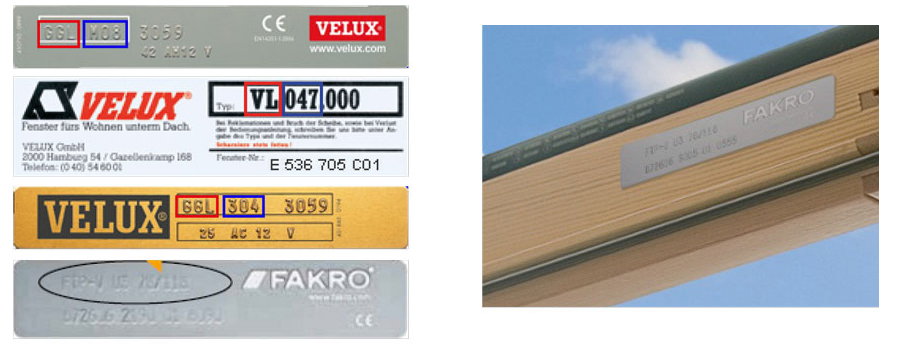

Instalare jaluzele plisate pe ferestrele de acoperiș
Instalare pe ferestre de acoperiș

Vedere de sus a ferestrei de pe acoperiș Fereastră de acoperiș - Vedere de sus

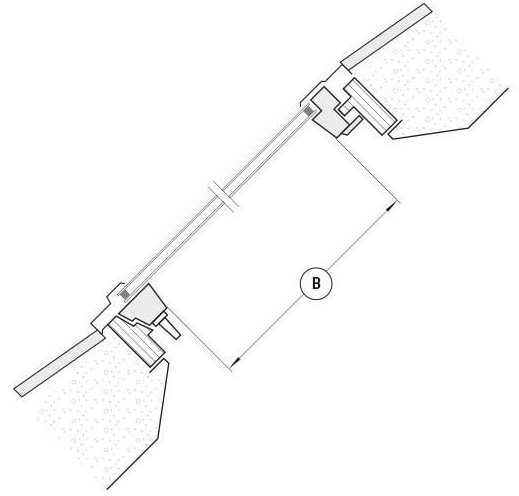

Vedere laterală a ferestrei de pe acoperiș Fereastră de acoperiș - Vedere laterală
  • A - LĂȚIME Aceasta este lățimea de la margine la margine a talonului de geam.
  • B - ÎNĂLȚIME Aceasta este înălțimea de la o margine la margine a talonului de sticlă.
  • I - Rama ferestrei
  • II - Sticlă

Numai jaluzelele plisate de acoperiș COSIMO SL pot fi instalate pe ferestrele de acoperiș.

*Toate dimensiunile sunt exprimate în milimetri.

Jaluzele romane

Instrucțiuni de măsurare
Jaluzele romane

Funcționarea îndelungată și fără probleme a oblonului depinde nu numai de calitatea înaltă a performanței sale, ci și de potrivirea și asamblarea corectă. Pentru ca irisul să se potrivească perfect, locul ales trebuie dimensionat corect și atent.
Următoarele desene din auxiliare trebuie respectate cu strictețe.

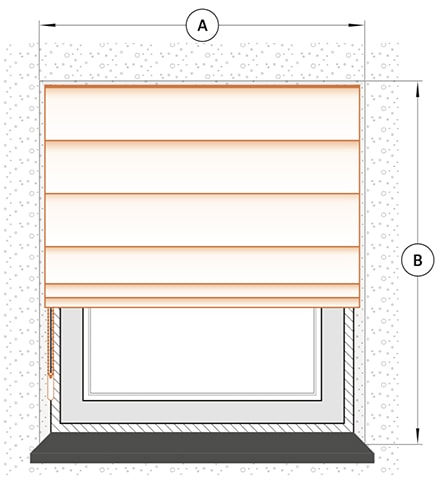

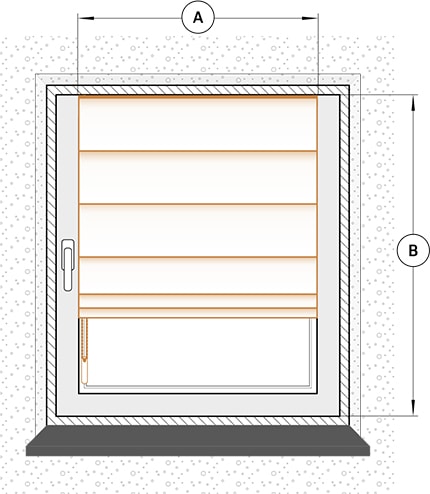

Montare în locașul ferestrei
Montare în locașul ferestrei
  • A - LĂȚIȚimea degajării ferestrei Dacă lățimea golului în toate punctele nu este egală, atunci cea mai mică dimensiune a golului ar trebui să fie aceeași. 5mm este distanța care trebuie îndepărtată de lățimea locașului ferestrei pentru instalarea gratuită pe jaluză.
  • B - ÎNĂLȚIMEA DECAVĂRII FERETEI Dacă înălțimea cavității în toate punctele nu este egală, atunci cea mai mică dimensiune a cavității ar trebui să fie aceeași. 5mm este distanța care trebuie îndepărtată de înălțimea locașului ferestrei pentru instalarea gratuită pe jaluză.
Montare pe rama ferestrei - opțiune non-invazivă
Montare pe rama ferestrei - opțiune non-invazivă
  • A - WIDTH Este lățimea paharului cu margele de sticlă
  • B - ÎNĂLȚIME Aceasta este înălțimea de sus până jos a cadrului.

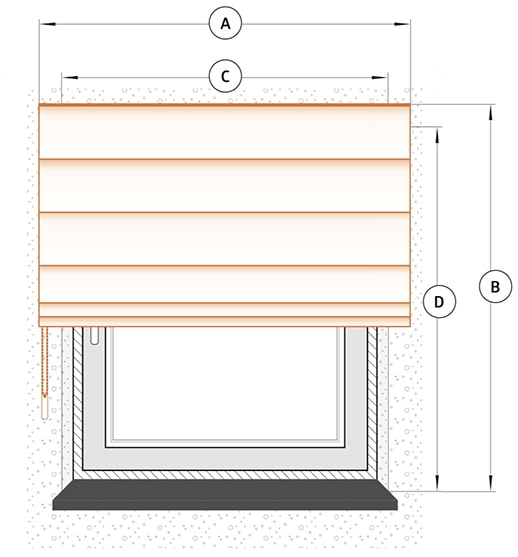

Montare pe perete/tavan
Montare pe perete/tavan

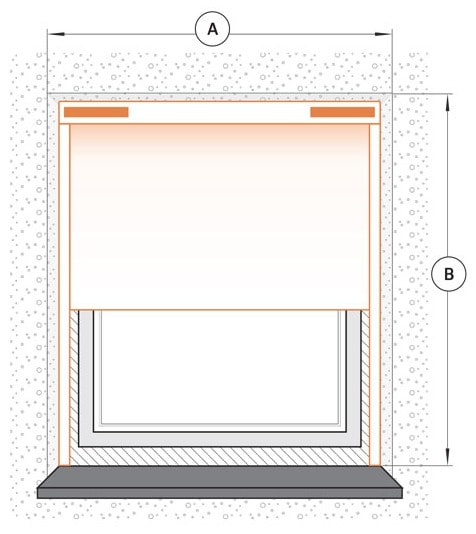

  • A - LĂȚIMIE ROLL Aceasta este lățimea totală a jaluzelelor. De reținut că jaluzelul era mai lat decât locașul ferestrei, min. 5-8 cm ca să nu existe lumină după ce ați părăsit-o.
  • B - ROLL DE ÎNĂLȚime Aceasta este înălțimea totală a jaluzelelor. La rulare, jaluzelul ajunge la o înălțime de 22 până la 35 cm, în funcție de lungime.
  • C - LĂȚIMEA NIVELULUI FERESULUI
  • D - ÎNĂLȚIMEA NIVELULUI GEAMULUI

Modele disponibile

Jaluzelele romane disponibile in magazinul online Knall sunt disponibile in doua tipuri. Acestea sunt sisteme foarte asemănătoare, care diferă în principal din punct de vedere estetic.

Modelul 2
Modelul 2

Rulo cu fire circulare* (4 mm).
Cu bandă orizontală transparentă. Pachet min. 23 cm.

Modelul 3
Modelul 3

Rulo cu fire circulare* (3 mm).
Cu pliuri pe spatele materialului. Pachet min. 21 cm.

Accesorii
Suport superior non-invaziv pentru ferestre din PVC

Suport superior non-invaziv pentru ferestre din PVC

Sine deschisă cu cabluri detașabile

Sine deschisă cu cabluri detașabile

Suport universal

Suport universal

Suport inferior non-invaziv pentru instalarea șirului

Suport inferior non-invaziv pentru instalarea șirului

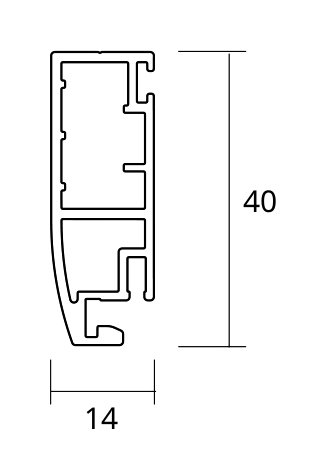

Secțiune transversală a căii

Secțiune transversală a căii

Suport de tavan

Suport de tavan

*Toate dimensiunile sunt exprimate în milimetri
*La rulare, jaluzelul atinge o înălțime de 22 până la 35 cm, în funcție de lungimea jaluzei.

Jaluzelele interioare

jaluzele venetiene
instrucțiuni de măsurare

Funcționarea lungă și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca deschiderea sa se potriveasca perfect, locatia aleasa trebuie dimensionata corect si atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

Instalare între margele de geam
  • A - WIDTH Aceasta este lățimea „luminii” sticlei (fără includere a garniturii).
  • B - ÎNĂLȚIE Aceasta este înălțimea „luminii” sticlei (fără a include garnitura).
  • I - CADRU DE FEREASTRĂ
  • II - MĂRGĂ DE GLAZARE
  • III - STICLA

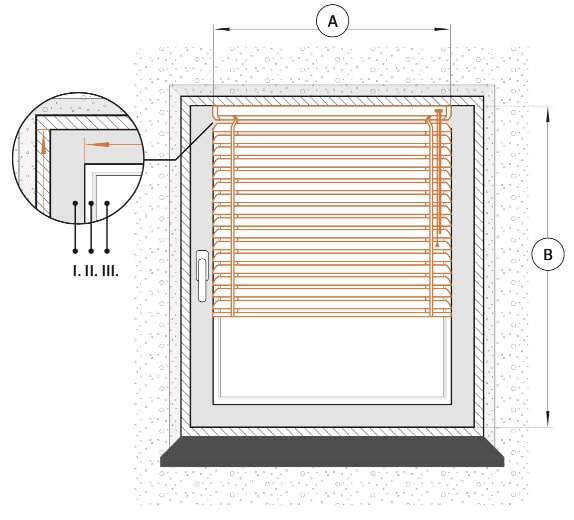

Montare pe margele de geam
  • A - WIDTH Este lățimea sticlei împreună cu perlele de sticlă.
  • B - ÎNĂLȚIE Este înălțimea sticlei împreună cu perlele de sticlă.
  • I - CADRU DE FEREASTRĂ
  • II - MĂRGĂ DE GLAZARE
  • III - STICLA
Instalare non-invazivă pe cercevelul ferestrei
  • A - WIDTH Este lățimea sticlei împreună cu perlele de sticlă.
  • B - ÎNĂLȚIE Aceasta este înălțimea cercevelei ferestrei
  • I - CADRU DE FEREASTRĂ
  • II - MĂRGĂ DE GLAZARE
  • III - STICLA

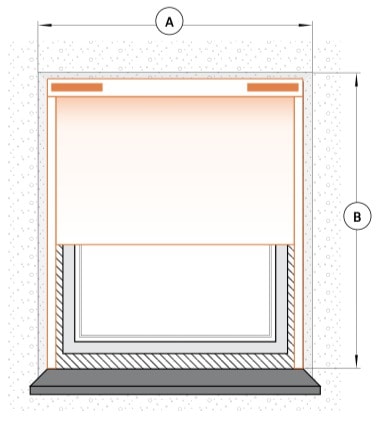

Instalare în interiorul locașului ferestrei
ajutor wymiar z3 edit.jpg (114 KB)
  • A - LĂȚimea adânciturii ferestrei Dacă lățimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii. 5 mm este distanța care trebuie scăzută din lățimea locașului ferestrei pentru instalarea ușoară a jaluzelelor.
  • B - ÎNĂLȚIMEA NIVELULUI FERESULUI Dacă înălțimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii. 5mm este distanța care trebuie scăzută din înălțimea locașului ferestrei pentru instalarea ușoară a jaluzelelor.

*Rețineți că atunci când jaluzelele sunt rulate, înălțimea mecanismului va crește cu grosimea pachetului de lamele, care în unele cazuri poate interfera cu deschiderea ferestrei.

*Inaltimile pachetelor de lamele se gasesc in descrierile jaluzelelor.

Montare pe perete
ajutor wymiar z4 edit.jpg (126 KB)
  • A - LĂȚIME ORBĂ
  • B - ÎNĂLȚIME ORBURI
  • C - LĂȚIMEA NIVELULUI GEAMULUI
  • D - ÎNĂLȚIMEA NIVELULUI GEAMULUI

Utilizați această opțiune dacă doriți să instalați jaluzelele pe perete. Sugerăm ca oblonul să fie cu aproximativ 8-10cm mai lat și cu 8-10cm mai înalt decât locașul ferestrei, astfel încât să nu existe goluri.


*Toate dimensiunile sunt exprimate în milimetri

** Pot exista mici diferențe în înălțimea jaluzelelor. Toleranța diferențelor este de la -5 mm la +35 mm.

Jaluzele venețiane exterioare

Jaluzele venețiane manuale de măsurare

Funcționarea îndelungată și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca deschiderea sa se potriveasca perfect, locatia aleasa trebuie dimensionata corect si atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

  • A - Lățimea totală a jaluzelelor
  • B - Înălțimea totală a jaluzelelor

Înălțimea B ar trebui să fie dată cu caseta, dimensiunile casetei trebuie selectate conform tabelului de mai jos:

Żaluzje Z90 Żaluzje C80
Înălțimea casetei [cm] Înălțimea ghidajului [cm] Înălțimea sistemului [cm] Înălțimea ghidajului [cm] Înălțimea sistemului [cm]
22 40
50
60
70
80
90
100
110
120
130
140
150
160
62
72
82
92
102
112
122
132
142
152
162
172
182
40
50
60
70
80
62
72
82
92
102
27 165
175
185
195
205
215
192
202
212
222
232
242
90
95
105
115
125
135
145
155
112
122
132
142
152
162
172
182
31 221
231
241
251
261
271
252
262
272
282
292
302
165
171
181
191
201
211
192
202
212
222
232
242
35 277
287
297
307
317
312
322
332
342
352
221
227
237
247
257
267
252
262
272
282
292
302

Jaluzele verticale

Instructiuni de masurare Jaluzele verticale

Funcționarea îndelungată și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca diafragma să se potrivească perfect, locația selectată trebuie să fie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

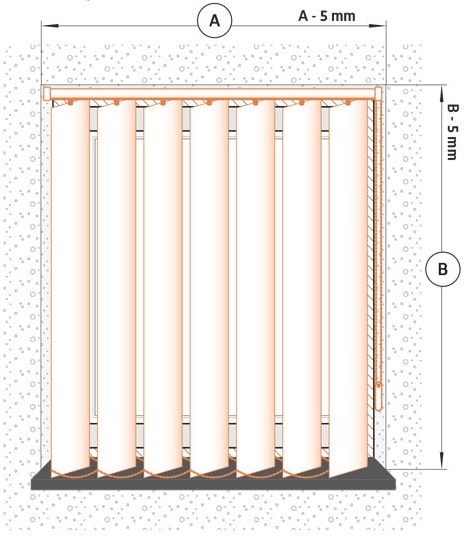

Înșurubat - locașul ferestrei
  • A - LĂȚIMEA DENVĂTURĂ A FERESTEI Dacă lățimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii. 5mm este distanța care trebuie scăzută din lățimea locașului ferestrei pentru a instala liber jaluzelele.
  • B - ÎNĂLȚIMEA NIVELULUI FERESULUI Dacă înălțimea adânciturii nu este aceeași în toate punctele, trebuie luată cea mai mică dimensiune a adânciturii. 5mm este distanța care trebuie scăzută din înălțimea locașului ferestrei pentru a instala liber jaluzelele.

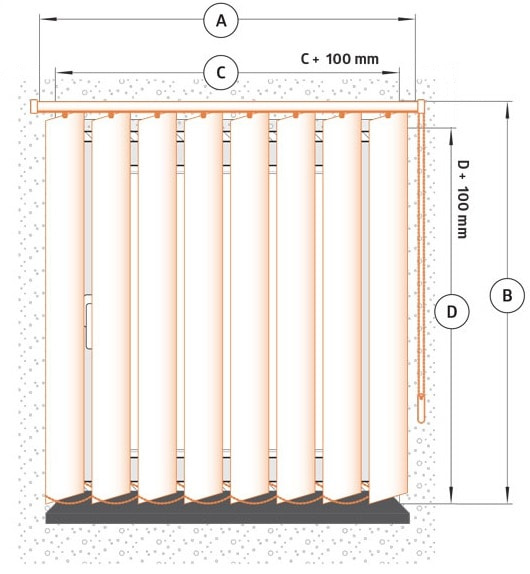

Înșurubat - perete sau tavan
  • A - LĂȚIMEA SISTEMULUI
  • B - ÎNĂLŢIME SISTEM
  • C - LĂȚIMEA GHIDULUI GEAMULUI 100 mm este distanța recomandată care ar trebui adăugată la lățimea locașului ferestrei pentru a preveni golurile.
  • D - ÎNĂLȚIMEA GHIDULUI FERESULUI 100mm este distanța sugerată care ar trebui adăugată la lățimea locașului ferestrei pentru a preveni golurile.

*Toate dimensiunile sunt exprimate în milimetri.

Copertine verticale

Copertine verticale Fakro VMZ/VMB instrucțiuni de măsurare

Funcționarea lungă și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca deschiderea sa se potriveasca perfect, locatia aleasa trebuie dimensionata corect si atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

Măsurăm pe exteriorul ferestrei

  • A - WIDTH Aceasta este lățimea locașului exterior al ferestrei.
  • B - ÎNĂLȚIE Aceasta este înălțimea locașului exterior al ferestrei.
  • C1, C2, C3 - LĂȚIMILE ELEMENTELOR DE CADRU VISIBILE

*C1 și C2 sunt lățimea elementelor vizibile ale cadrului din partea laterală (C1<25mm, sau C2<25mm - MONTAJ IMPOSIBIL!)

*Toate dimensiunile sunt exprimate în milimetri

Copertine pentru terasă

Instrucțiuni de măsurare Copertine pentru terasă

Funcționarea îndelungată și fără defecțiuni a copertinei depinde nu numai de calitatea înaltă a lucrării, ci și de reglarea și instalarea corectă. Pentru ca copertina să se potrivească perfect, locația selectată trebuie să fie dimensionată corect și atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

Montaj prin înșurubare

Copertina terasă - vedere frontală Copertina terasă - vedere frontală
Copertina terasă - vedere laterală Copertina terasă - vedere laterală
  • A - LĂȚimea copertinei
  • B - RAȚIUNEA COPERTIZEI Întinderea copertinei depinde de unghiul său de înclinare. Raza de acoperire a copertinei este distanța de la peretele clădirii la grinda de tensiune, cu un unghi de înclinare de aproximativ 4 grade. În cele mai multe cazuri, unghiul de înclinare este mai mare (unghiul de înclinare recomandat pentru drenarea corectă a ploii este de 14 grade).

Dimensiunile sistemelor de copertine pentru terasă

Sistemele de copertine pentru terasă disponibile în magazinul nostru online au dimensiunile în milimetri prezentate în desenele auxiliare de mai jos:

Copertina pentru terasă Corsica Premium într-o casetă

Corsica


Copertina pentru terasă Palladio Premium într-o casetă

Palladio


Copertina pentru terasă Jamaica Premium fără casetă

Jamaica


Copertina pentru terasă Silver Plus Classic fără casetă

Silver Plus


*Toate dimensiunile sunt exprimate în milimetri

Copertine gradina de iarna

Instrucțiuni de măsurare pentru copertina veranda

Funcționarea îndelungată și fără probleme a parasolarului depinde nu numai de calitatea înaltă a construcției sale, ci și de montarea și instalarea corespunzătoare. Pentru a asigura o fixare perfectă a copertinei, locația aleasă trebuie măsurată corect și cu atenție.
Este imperativ să urmați diagramele ilustrative menționate mai jos.

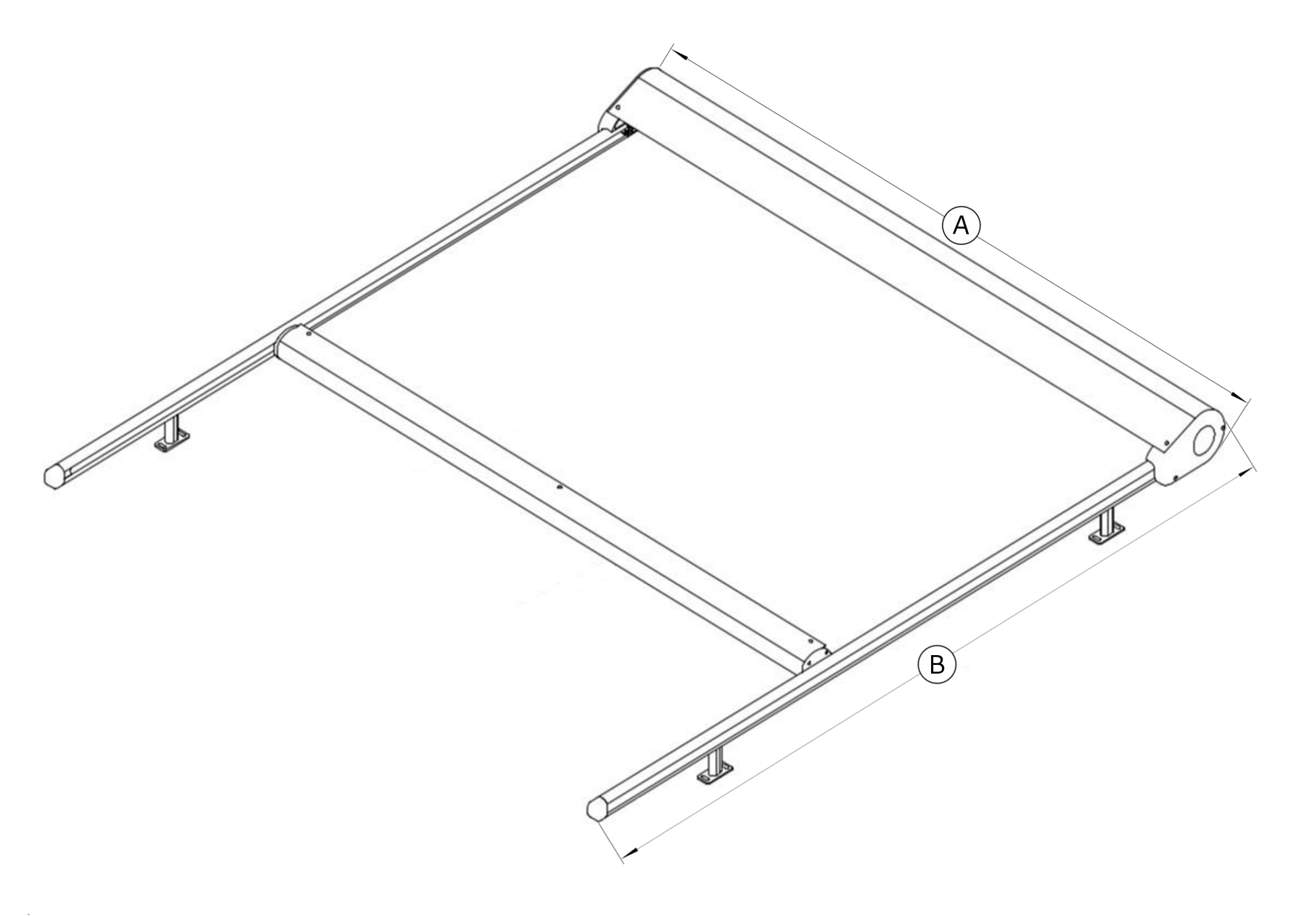

Dimensiuni veranda
  • A - WIDTH Aceasta este lățimea copertinei.
  • B - ÎNĂLȚIE Aceasta este înălțimea copertinei.

*Când planificați instalarea mai multor module de copertine Veranda unul lângă altul, vă încurajăm să vă familiarizați cu documentația tehnică disponibilă pe site-ul nostru web și să contactați departamentul nostru de asistență pentru clienți înainte de a face o achiziție.

dimensiuni, vedere de sus și laterală Lățimea verandei
Tipul de dimensionare
Standardul este L 1 Dimensionarea verandei

*Toate dimensiunile sunt exprimate în milimetri.

Copertine pentru balcon

Instrucțiuni de măsurare pentru copertina de balcon Italia

Funcționarea îndelungată și fără defecte a parasolarului depinde nu numai de calitatea sa înaltă, ci și de montarea și instalarea corectă. Pentru a vă asigura că umbra se potrivește perfect, locația aleasă trebuie măsurată corect și cu atenție.
Este imperativ să urmați diagramele ilustrative menționate mai jos.

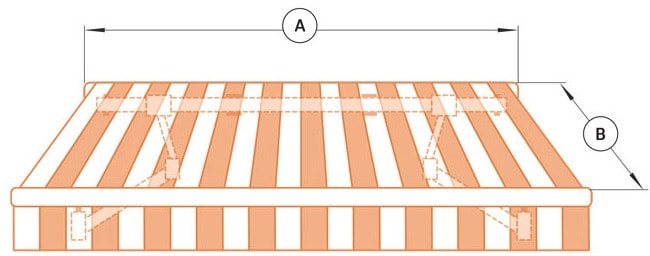

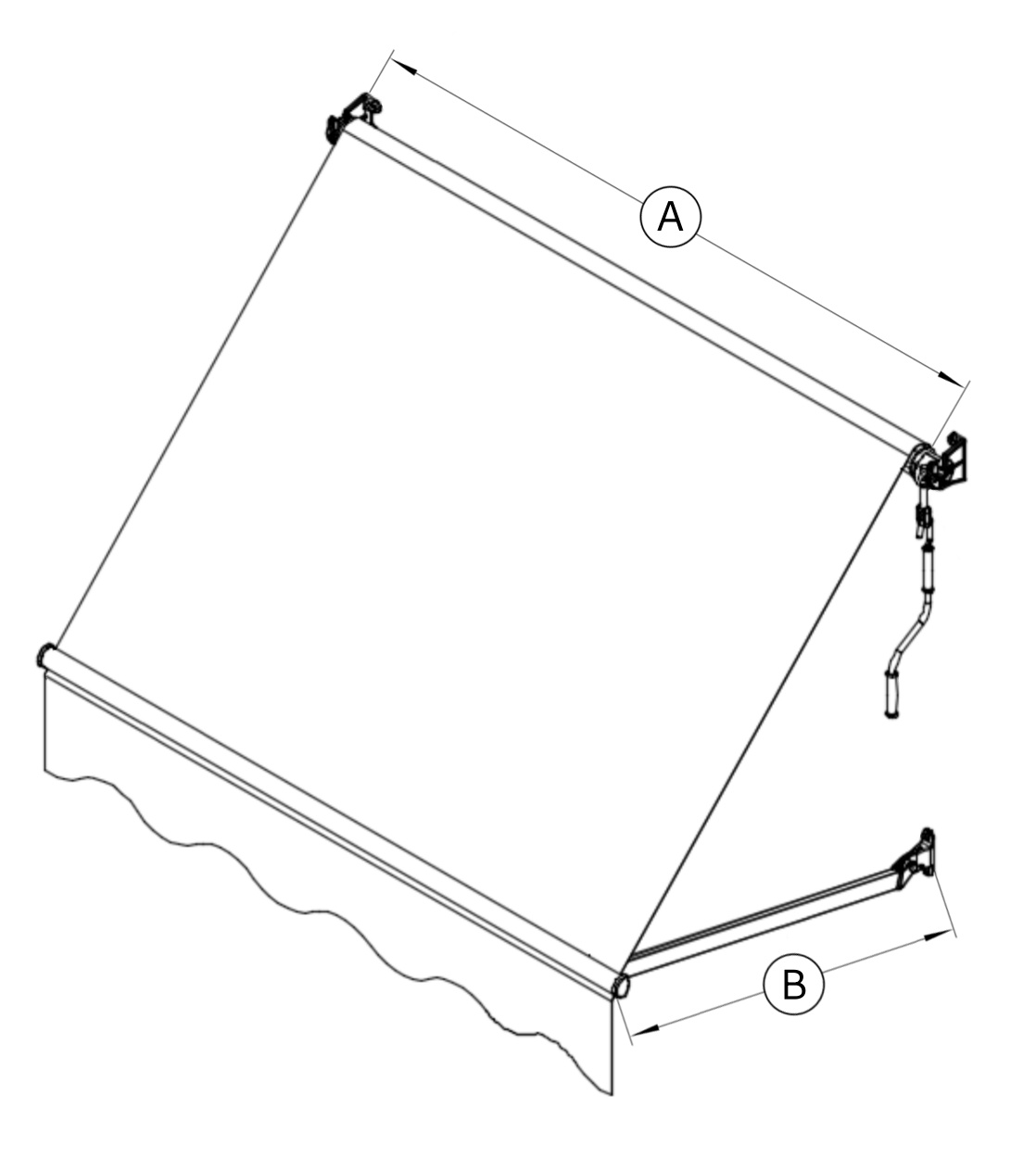

Măsurare Italia
  • A - WIDTH Aceasta este lățimea copertinei.

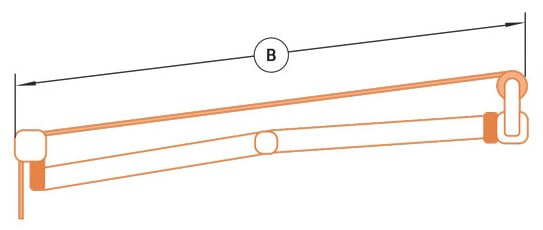

  • B - EXTENSIE Aceasta este raza de acțiune a brațului copertinei.

La instalarea unei copertine manuale în interiorul unei nișe de balcon, vă recomandăm să lăsați un spațiu de 15 cm față de perete pe partea de comandă. Acest lucru va asigura ușurința instalării și exploatării.

Vedere de sus, latime Italia latime
Vedere laterală, extensie prelungire Italia

*Toate dimensiunile sunt exprimate în milimetri.

Copertine laterale

Instrucțiuni de măsurare pentru copertina Bahama

Funcționarea îndelungată și fără probleme a parasolarului depinde nu numai de calitatea înaltă a construcției sale, ci și de montarea și instalarea corectă. Pentru a asigura o fixare perfectă a copertinei, locația aleasă trebuie măsurată corect și cu atenție.
Este absolut esențial să urmați desenele auxiliare de mai jos.

Copertina Bora
    • A - WIDTH Aceasta este lățimea copertinei.
    • B - ÎNĂLȚIE Aceasta este înălțimea copertinei.

*Dimensiunile furnizate la configurare se referă la lățimea și înălțimea totală a sistemului de copertine, inclusiv elementele de montaj. Este important să rețineți că lungimea reală a țesăturii copertinei poate fi puțin mai mică și va depinde de metoda aleasă de instalare.

Copertina vine in trei variante, in functie de metoda de asamblare.

Varianta 1

Varianta Bora 1

Proiectat pentru instalare pe suprafețe întărite.
Elementul de montare are un diametru de 145mm.

Varianta 2

Varianta Bora 2

Pentru instalare pe teren moale, de exemplu pe gazon.
Elementul de montare are un diametru de 145mm.

Varianta 3

Varianta Bora 3

Proiectat pentru montare pe perete.
Lățimea suportului este de 64 mm.

*Toate dimensiunile sunt exprimate în milimetri.

Pergole

Instalare pergolă

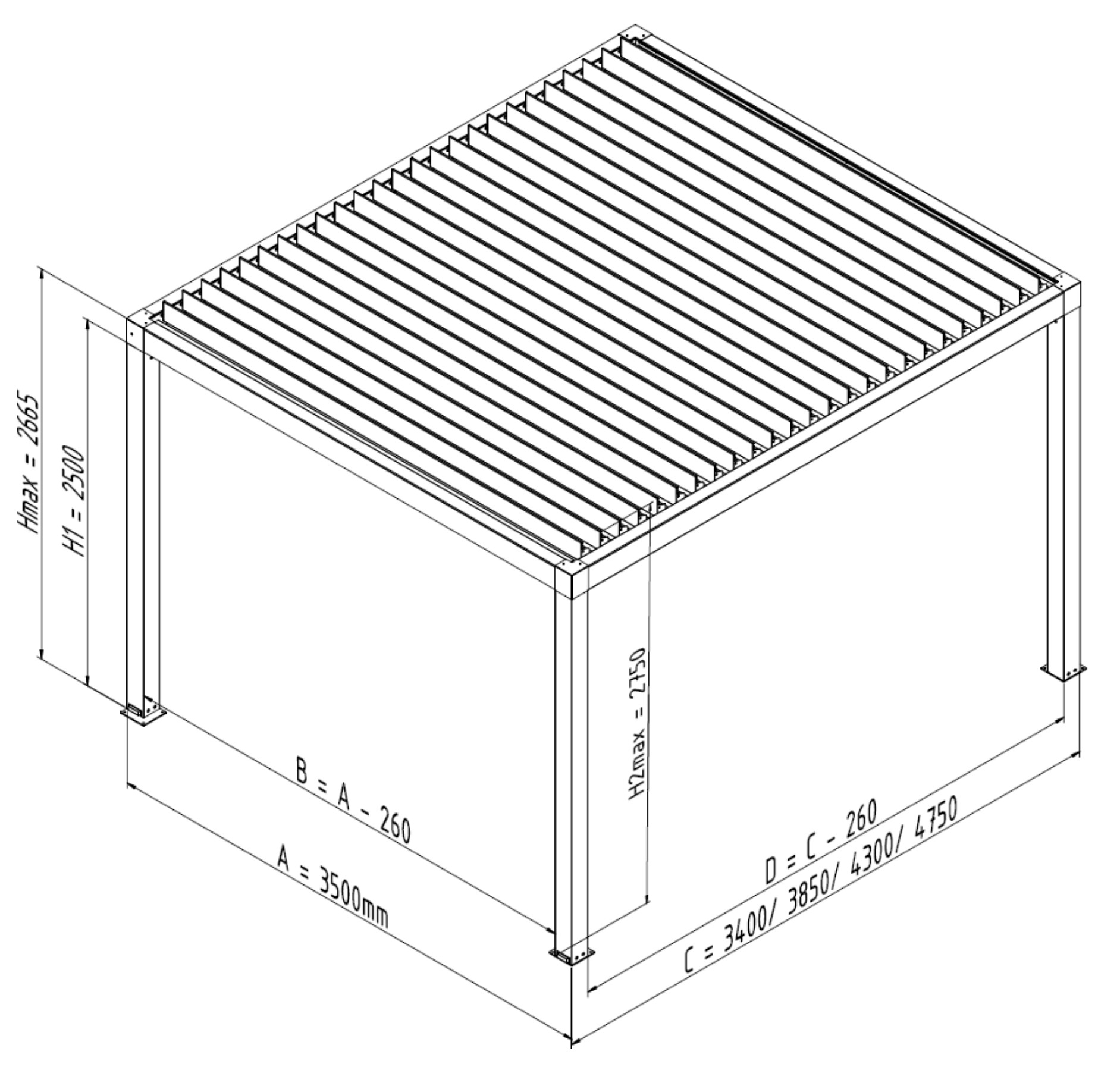

Pergola SB350


Pergola SB350 de sine stătătoare cu un singur modul

Pergole de la Knall

Atunci când comandați o pergolă de la Knall, alegeți o abordare personalizată, asigurându-vă că primiți un produs perfect adaptat nevoilor dumneavoastră. Echipa noastră acordă atenție fiecărui detaliu pentru a se asigura că produsul finit corespunde tuturor așteptărilor și are exact dimensiunile pe care le solicitați. Materialele de înaltă calitate alese cu grijă nu numai că conferă pergolei un aspect estetic, ci îi asigură și durabilitatea și fiabilitatea. Vom ajuta la adaptarea structurii la spațiul dumneavoastră, creând un loc ideal pentru relaxare și protecție de soare sau ploaie.

Pergola SB400

un singur modul de sine stătător

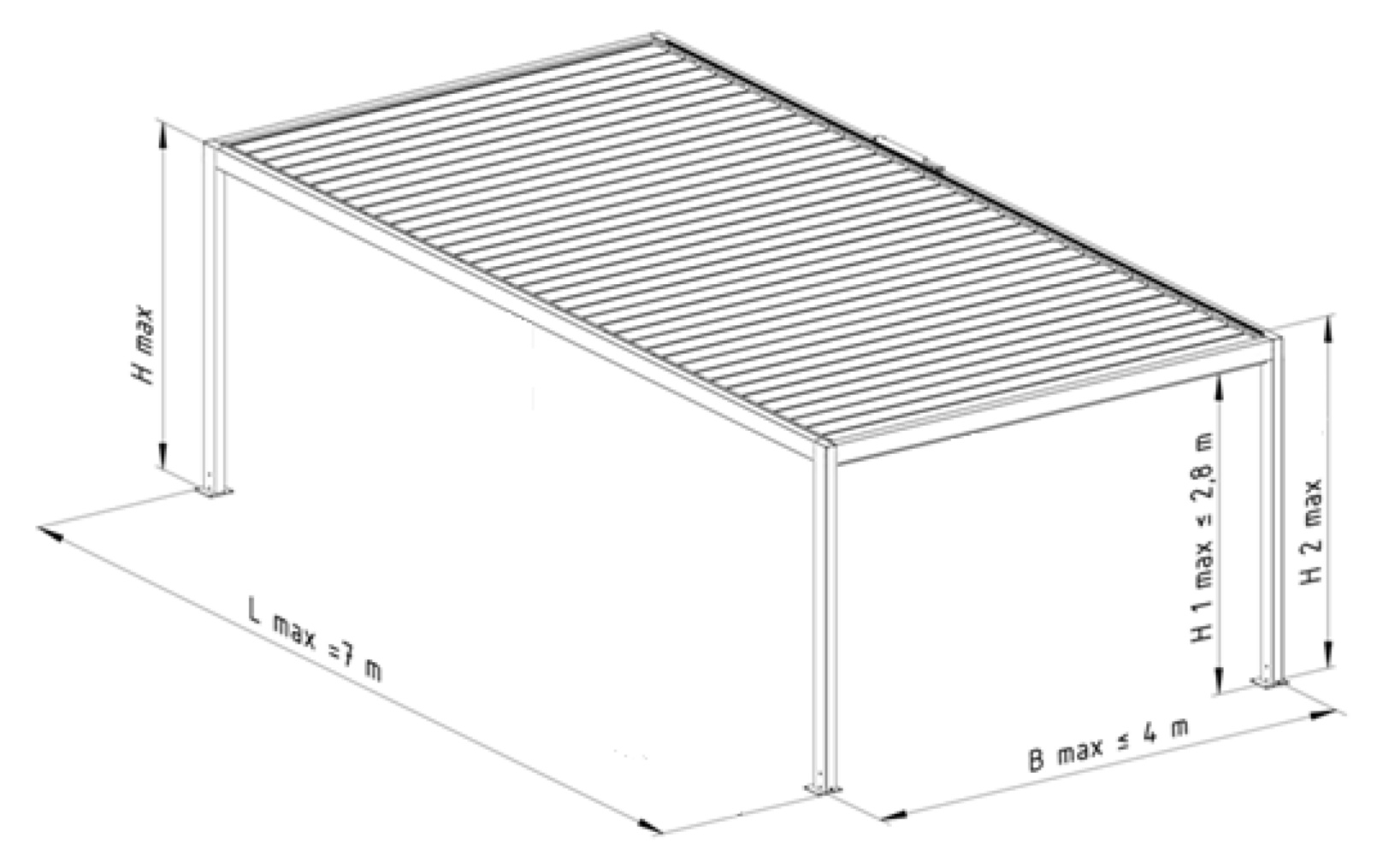

Pergola SB400 de sine stătătoare cu un singur modul

multimodul independent

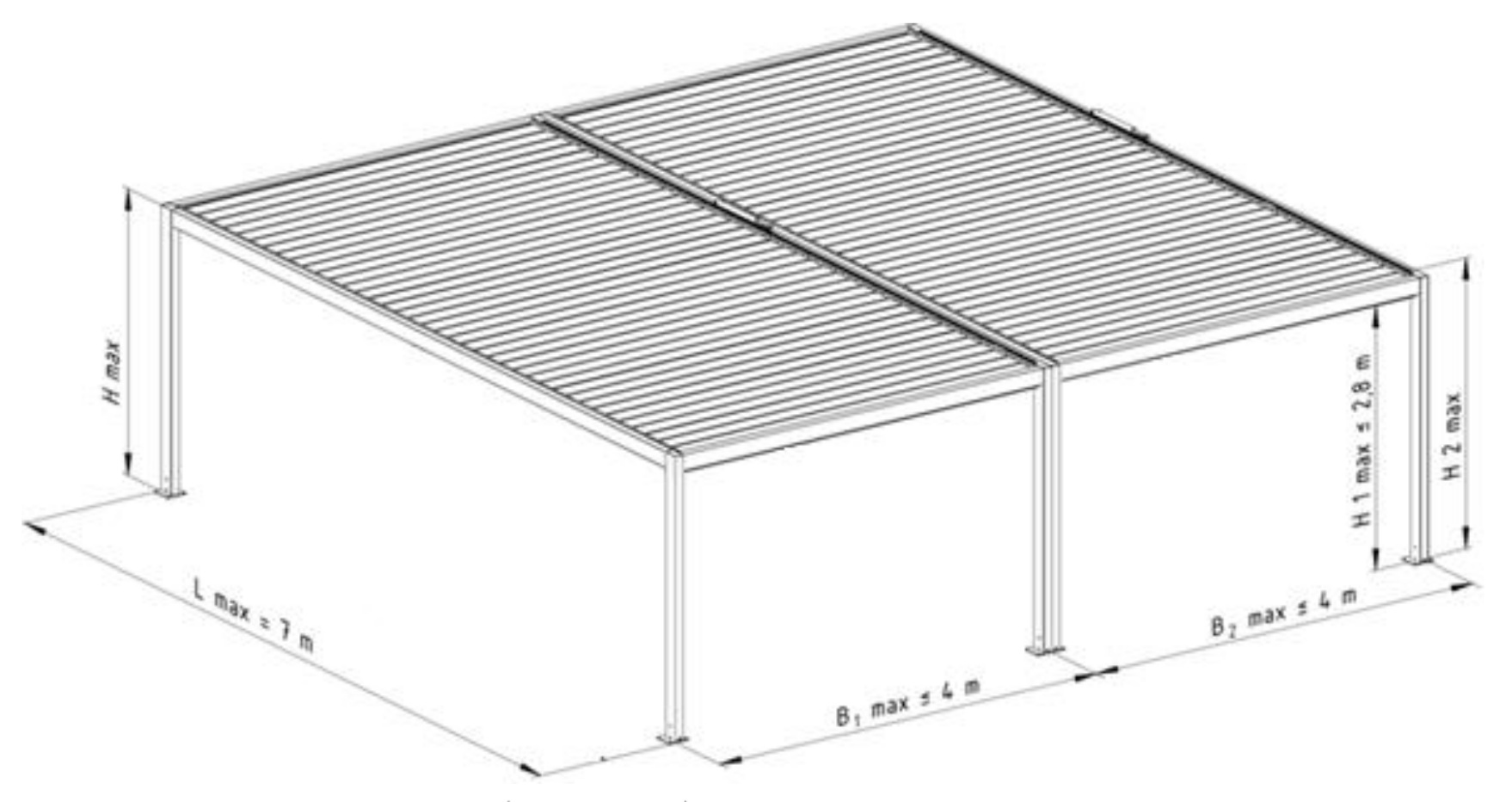

Pergola SB400 autoportanta multimodul

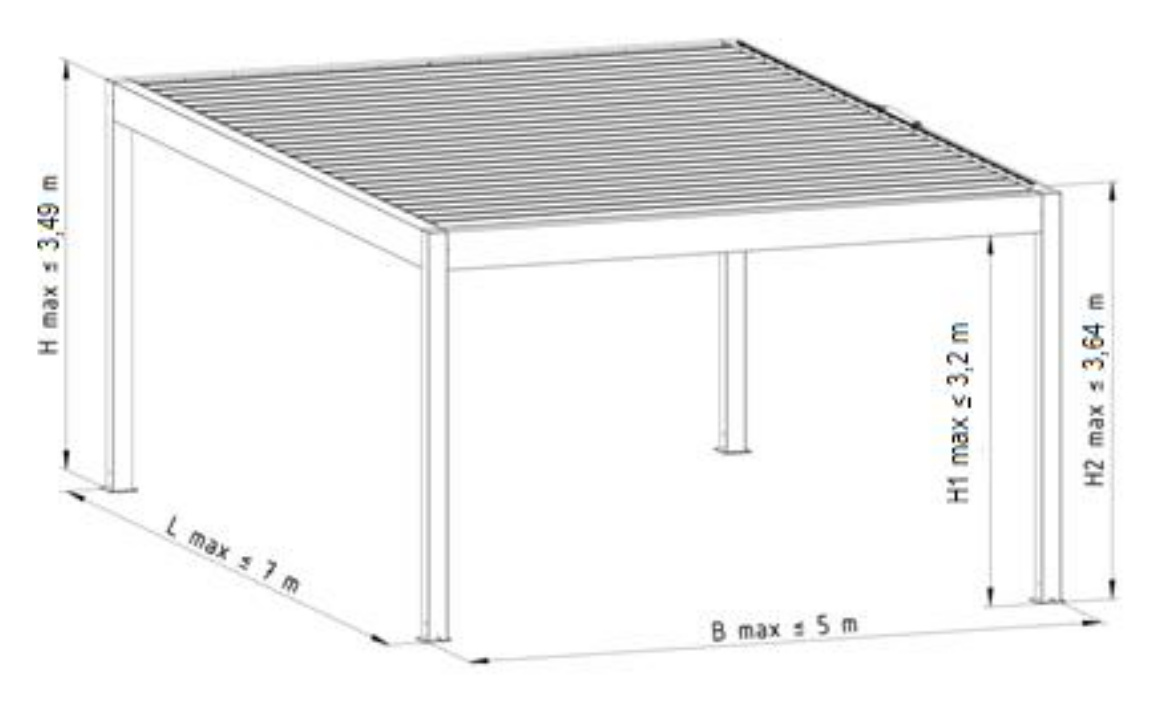

Pergola SB500

un singur modul de sine stătător


Pergola SB500 de sine stătătoare cu un singur modul

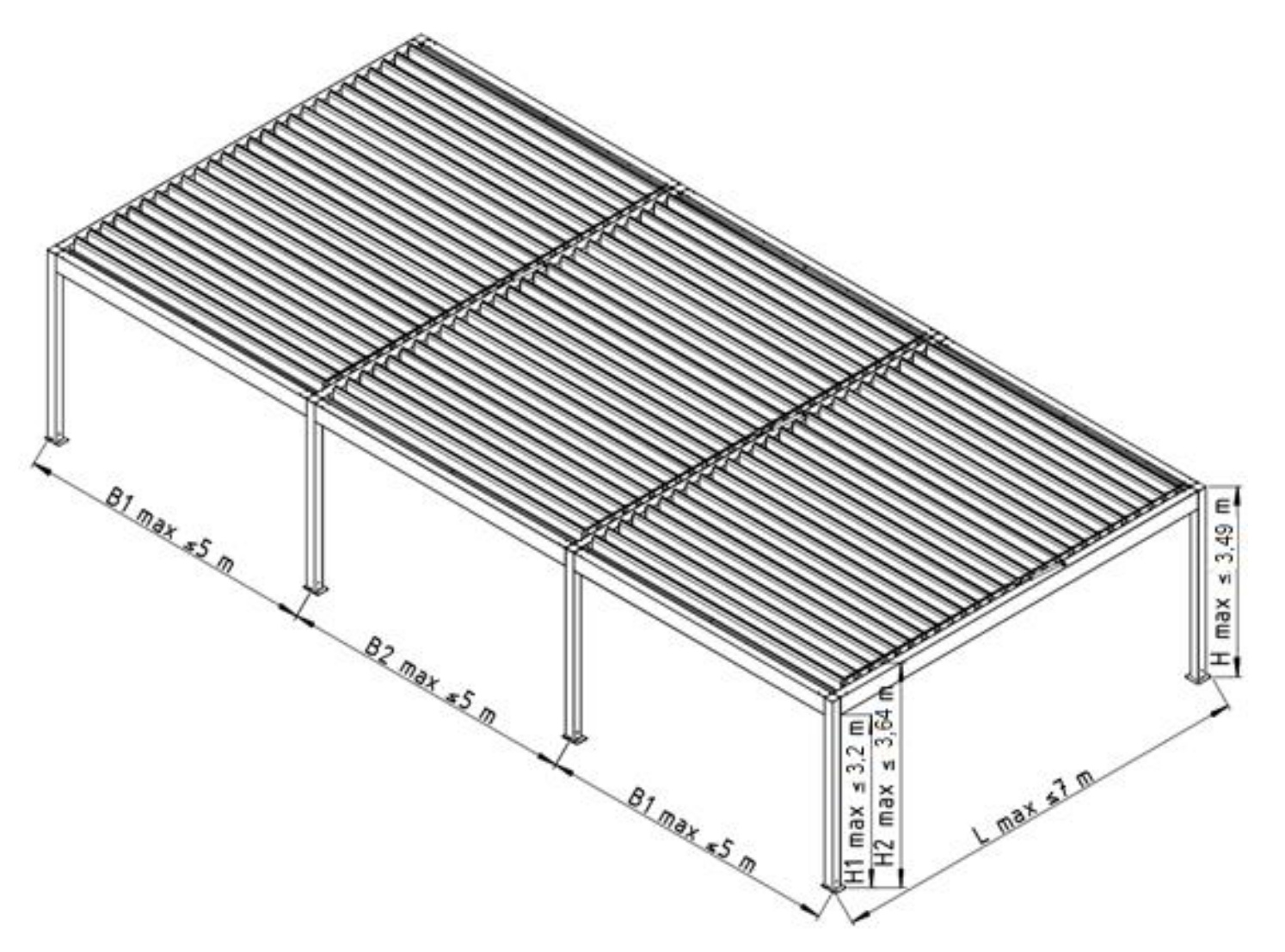

multimodul independent


Pergola SB500 de sine stătătoare multimodul

Pergola SOLID

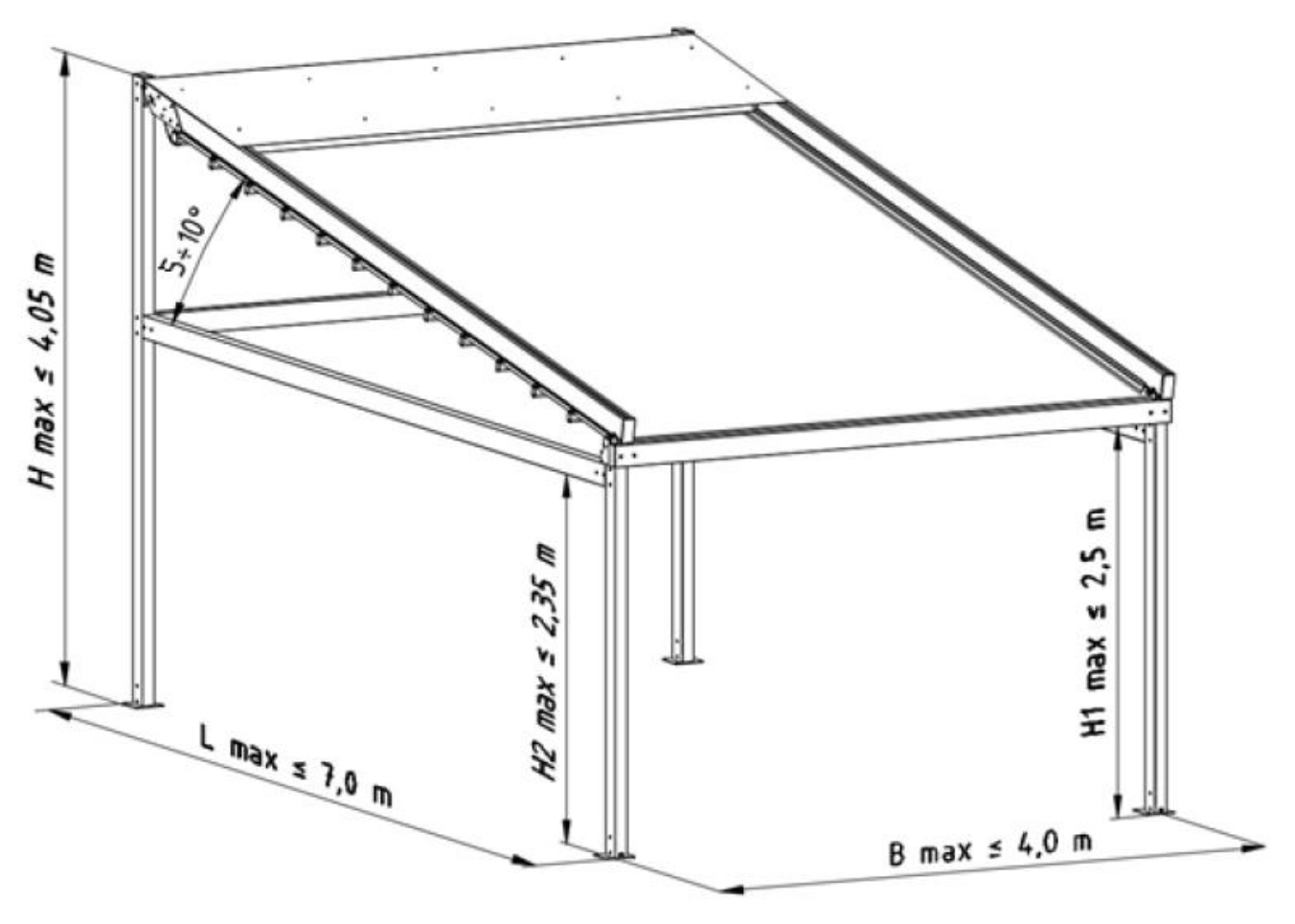

un singur modul de sine stătător


Pergola SOLID de sine stătătoare cu un singur modul

multimodul independent


Pergola SOLID de sine stătătoare multimodule

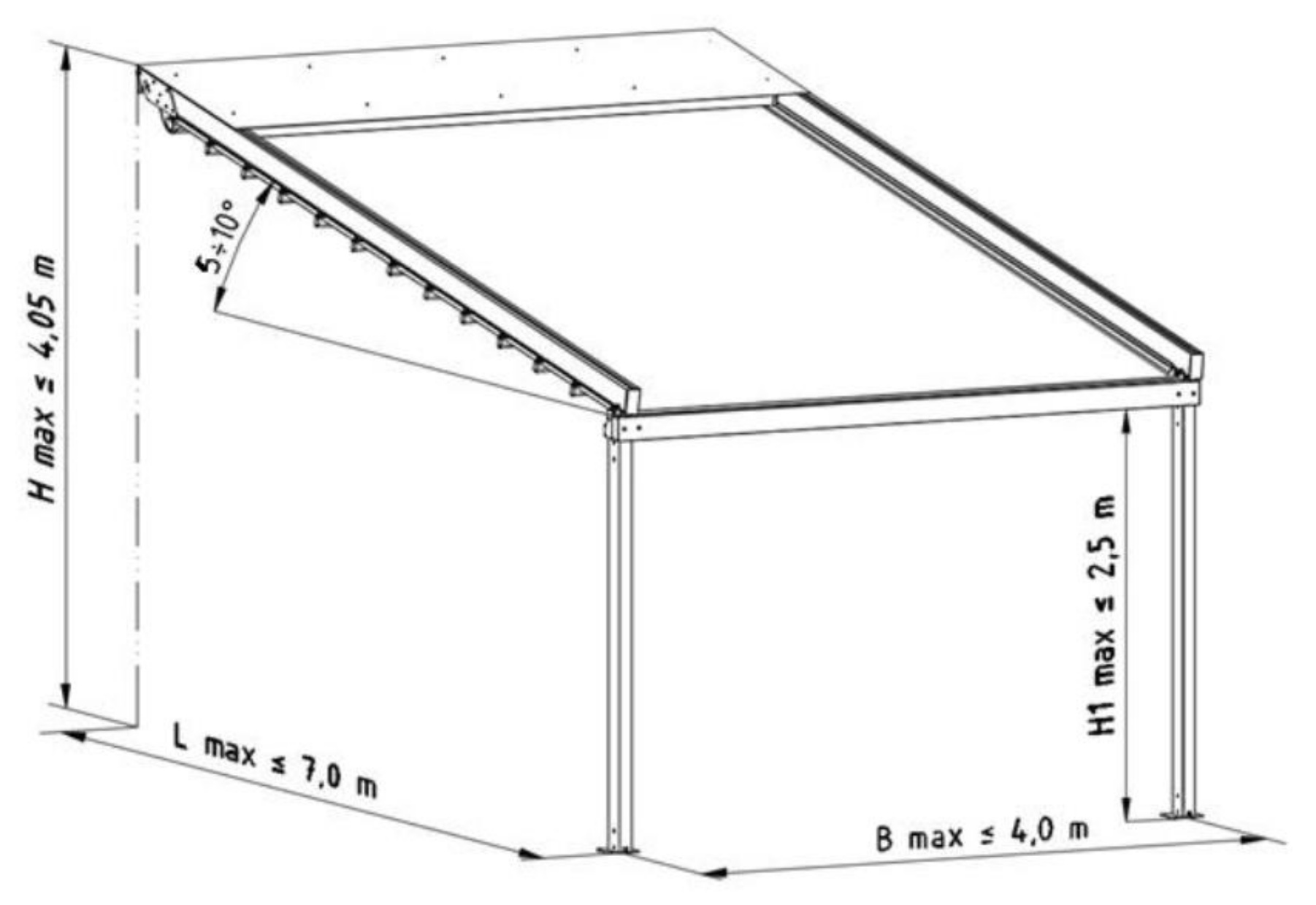

Pergola SOLID

monomodul montat pe perete


Pergola SOLID montată pe perete monomodul

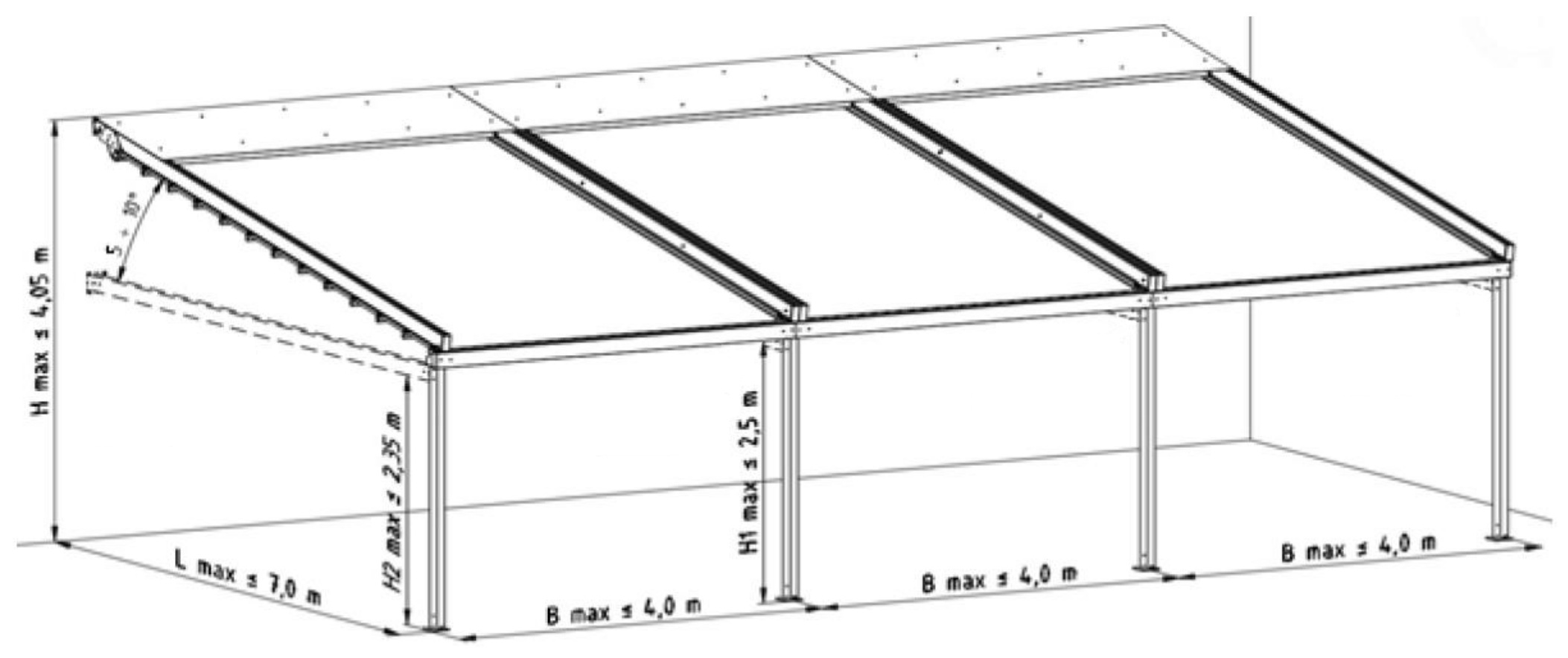

multimodul montat pe perete


Pergola SOLID multimodul montat pe perete

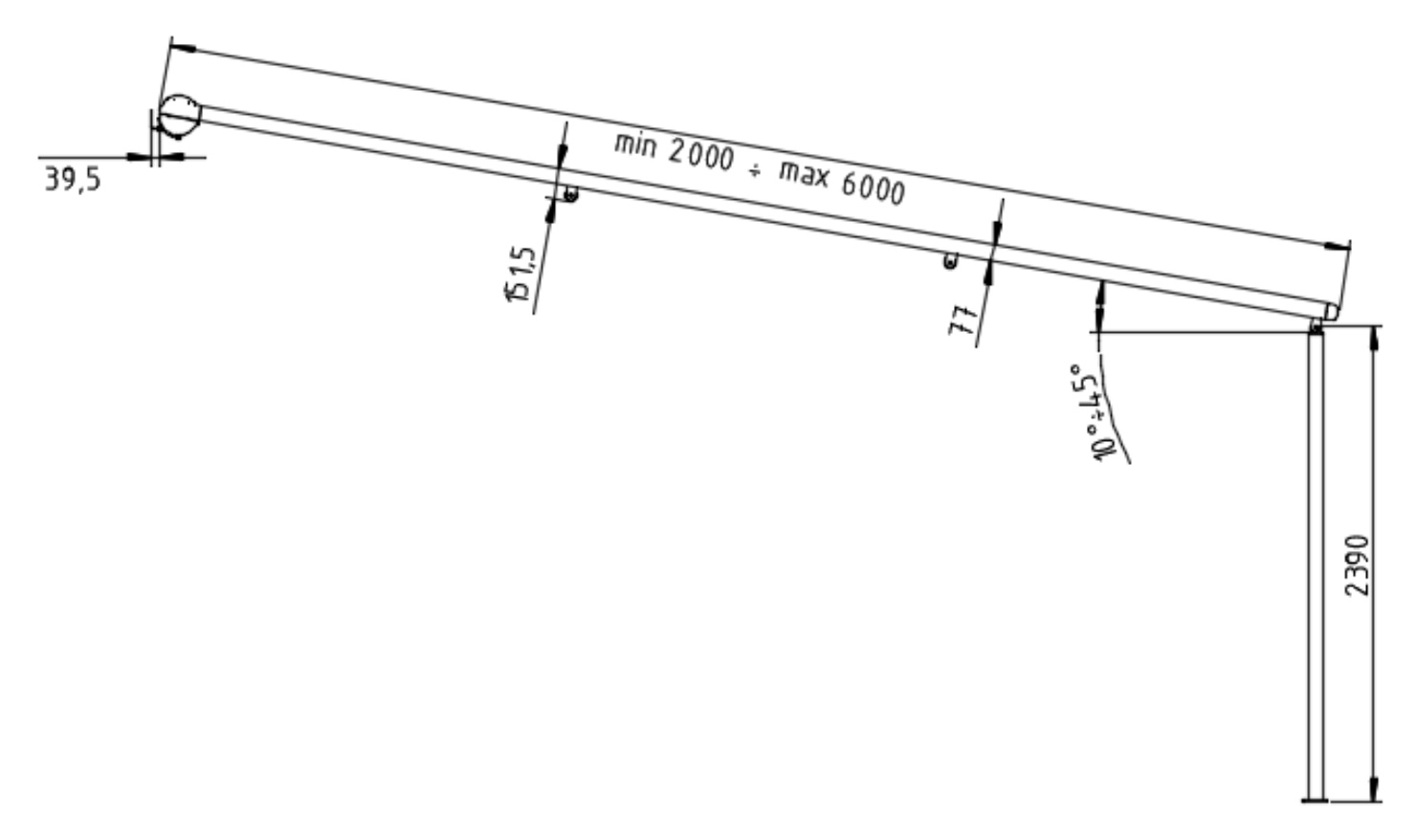

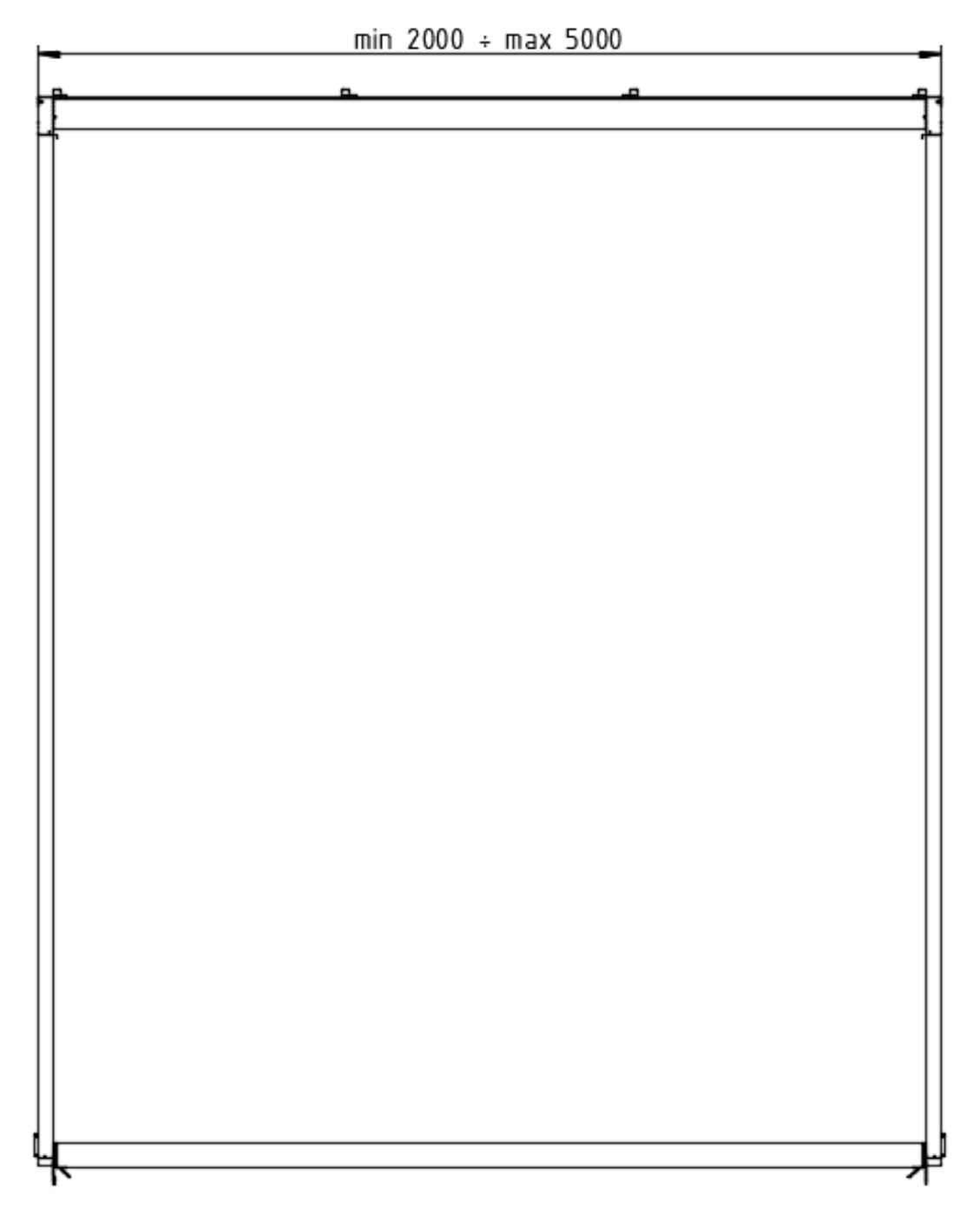

Pergola ZIIIP
monomodul montat pe perete


Pergola ZIIIP monomodul montată pe perete

Pergola ZIIIP multimodul montat pe perete

Perdele

Instrucțiuni de măsurare pentru perdea

Pentru a vă asigura că perdeaua se potrivește perfect, locația aleasă trebuie măsurată cu precizie și cu atenție.
Următoarele diagrame ilustrative trebuie respectate cu strictețe.

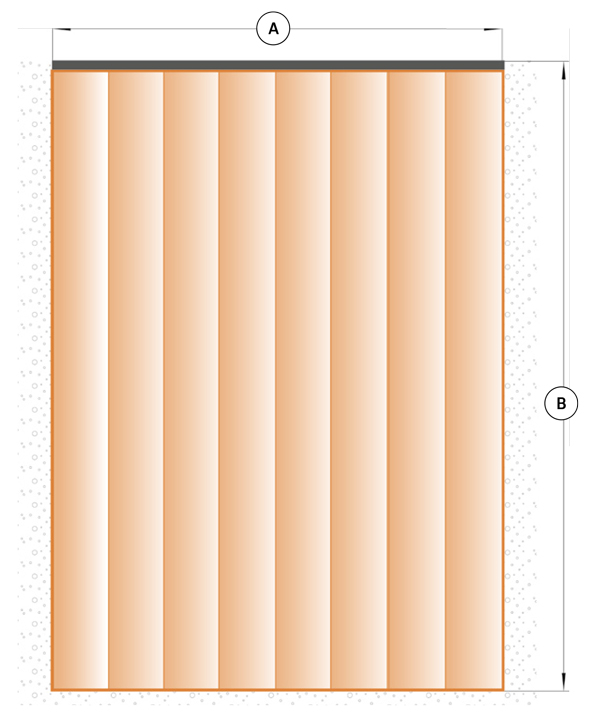

Perdea
    • A - WIDTH Latimea tijei cortinei
    • B - ÎNĂLȚIE Înălțimea perdelei*

  • Pentru perdele agățate în perechi, vă rugăm să specificați partea laterală a perdelei: stânga sau dreapta.

Lățimea tijei de perdea finită reflectă dimensiunea țesăturii desfăcute, adunate.

*Măsurați înălțimea de la vârful tijei de perdea până la podea, adăugați 2 cm (necesar pentru perforarea inelului). Notă! Măsurarea dată se referă la înălțimea totală a produsului final (dimensiunea B, perdeaua finită). Pentru a evita ca perdeaua să perieze podeaua, vă recomandăm să reduceți până la 10 cm din înălțime (după preferință).

*Toate dimensiunile sunt exprimate în milimetri.

perdea electrică KNALL

Instrucțiuni de măsurare pentru șina de cortină Knall

Funcționarea îndelungată și fără probleme a parasolarului depinde nu numai de calitatea înaltă a construcției sale, ci și de montarea și instalarea corespunzătoare. Pentru a asigura o fixare perfectă a copertinei, locația aleasă trebuie măsurată corect și cu atenție.
Este absolut esențial să urmați desenele auxiliare de mai jos.

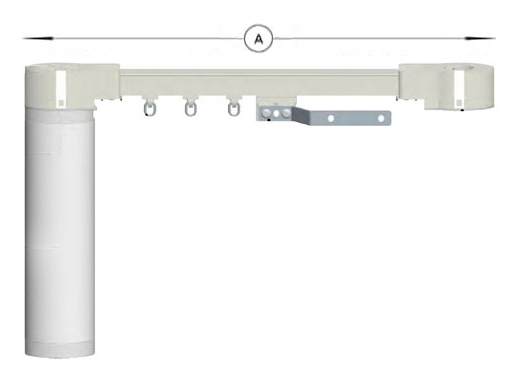

Stâlp de șină electrică pentru perdea KNALL
    • A - WIDTH Dimensiunea A este lungimea totală a sistemului de la motorul inclus până la capătul perdelei.

Dacă o linie dreaptă în orice dimensiune depășește 2,4 m, aceasta va fi împărțită în 2 părți egale, conectorul este inclus în set.

*Toate dimensiunile sunt exprimate în milimetri.

Paravane de insecte pentru ferestre

Instrucțiuni de măsurare pentru paravane de țânțari

Funcționarea îndelungată și ireproșabilă a geamului depinde nu numai de construcția sa de înaltă calitate, ci și de montarea și instalarea corectă. Pentru a vă asigura că ecranul se potrivește perfect, locația aleasă trebuie măsurată cu precizie și cu atenție.
Următoarele diagrame ilustrative trebuie respectate cu strictețe.

Ecran de țânțari cu cadru
Fereastra - vedere laterala
  • A - WIDTH Aceasta este lățimea „deschiderii clare” a ramei ferestrei. Măsurat de la garnitură la garnitură.
  • B - ÎNĂLȚIE Aceasta este înălțimea „deschiderii libere” a ramei ferestrei. Măsurat de la garnitură la garnitură.
  • C - GROSIMEA FLANSĂ
  • I - Rama ferestrei
  • II - Garnitura toc geam
  • III - Cercevea ferestrei

Paravan de țânțari roll-up standard
  • A - WIDTH Aceasta este lățimea locașului exterior al ferestrei. Dacă lățimea adânciturii nu este uniformă în toate punctele, trebuie utilizată cea mai mică dimensiune a adânciturii.
  • B - ÎNĂLȚIE Aceasta este înălțimea locașului exterior al ferestrei. Dacă înălțimea adânciturii nu este uniformă în toate punctele, trebuie utilizată cea mai mică dimensiune a adânciturii.
Două modele

Paravanele de țânțari rulabile de la Knall au o casetă compactă (47 mm), ghidaje laterale strânse (38 mm) și un profil mobil ușor de utilizat (65 mm). Pentru ferestre de acoperiș, oferim modele cu profil inferior (15mm), asigurând o potrivire perfectă și o instalare ușoară.

Standard Paravan de țânțari rulabil
Acoperiş Paravan de țânțari de acoperiș rulabil

Paravan de țânțari de acoperiș rulabil

Degajare de acoperiș - vedere de sus (lățime)

Degajare pe acoperiș - vedere laterală (înălțime)

  • A - LĂȚime Aceasta este lățimea adânciturii interioare a acoperișului, adăugând dimensiuni pentru ghidaje 8 cm (2x4 cm).
  • B - ÎNĂLȚIE Aceasta este înălțimea adânciturii interioare a acoperișului, adăugând dimensiuni pentru casetă 10 cm.
Două modele

Paravanele de țânțari rulabile de la Knall au o casetă compactă (47 mm), ghidaje laterale strânse (38 mm) și un profil mobil ușor de utilizat (65 mm). Pentru ferestre de acoperiș, oferim modele cu profil inferior (15mm), asigurând o potrivire perfectă și o instalare ușoară.

Standard Paravan de țânțari rulabil
Acoperiş Paravan de țânțari de acoperiș rulabil

Plase de tantari pentru usa

Instrucțiuni de măsurare pentru paravanele de țânțari uși

Funcționarea îndelungată și fără defecte a paravanului ușii depinde nu numai de construcția sa de înaltă calitate, ci și de montarea și instalarea corectă. Pentru a vă asigura că ecranul se potrivește perfect, locația aleasă trebuie măsurată cu precizie și cu atenție.
Următoarele diagrame ilustrative trebuie respectate cu strictețe.

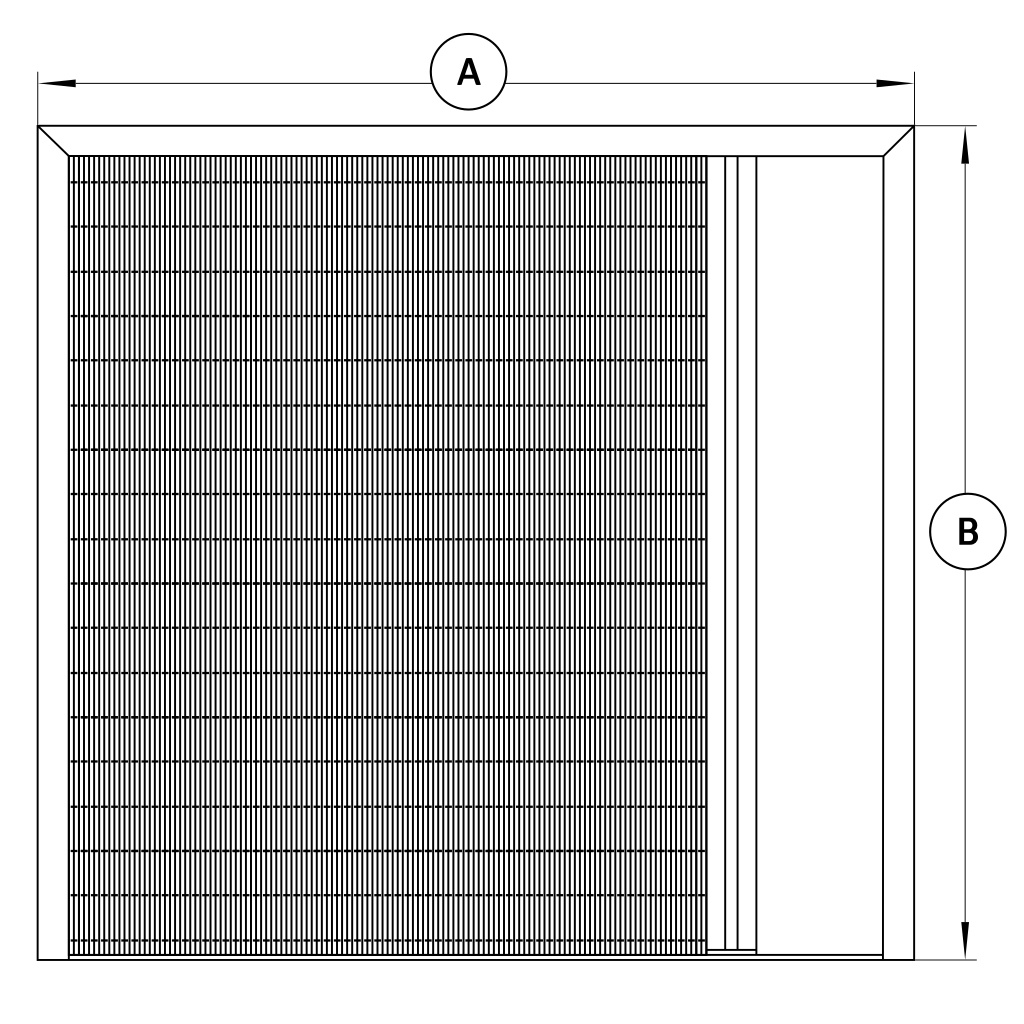

Paravan de țânțari ușă

Paravanul ușii se măsoară din exterior.

Uși - vedere de sus
Uși - vedere laterală
  • A - LĂȚIMEA ECRANULUI Aceasta este lățimea deschiderii tocului ferestrei măsurată de la o margine la marginea tocului exterior al ușii, mărită cu 2 cm pe fiecare parte. (A=D+4cm).
  • B - ÎNĂLȚIMEA ECRANILOR Aceasta este înălțimea deschiderii tocului ferestrei măsurată de la margine la marginea tocului exterior al ușii, mărită cu 2 cm pe fiecare parte. (B=C+4cm).
  • C - ÎNĂLȚIE Măsurată de la o margine la marginea tocului exterior al ușii.
  • D - LĂȚIME Măsurată de la o margine la marginea tocului exterior al ușii.
  • I - Tocul ușii
  • II - Garnitura toc usii
  • III - Cercevea usii

* Sunt necesare 23 mm suplimentare pentru balamale și 13 mm pentru mâner pentru a atașa paravanul de țânțari. Aceste componente se extind dincolo de dimensiunile principale ale cadrului paravanului de tantari.



Cadrul ecranului Cadrul ecranului
Profil de rigidizare Profil de rigidizare

*Paravanul de țânțari cu cadru este proiectat pentru instalare pe ușile care se deschid spre interior.


Plisse Door Paravan DEORA
Deora AB
  • A - LĂȚime Aceasta este lățimea locașului exterior al ușii.
  • B - ÎNĂLȚIE Aceasta este înălțimea locașului exterioară al ușii.

Paravanul Deora poate fi folosit pentru ușile care se deschid spre interior.

Dimensiunile A și B vor fi dimensiunile produsului finit.


Control Side - Mosquito Screen DEORA

Partea de control este specificată când se privește din exteriorul clădirii.

Control stânga

Control stânga

Control corect

Control corect


Componentele ecranului de țânțari Plisse

ghid

ghid

profil de alunecare

profil de alunecare

profil inferior jos

profil inferior jos
(adeziv)

profil inferior înclinat

profil inferior înclinat
(adeziv)

profil inferior înalt

profil inferior înalt
(înșurubat)

*Toate dimensiunile sunt furnizate în milimetri.

Jaluzele de acoperiș VELUX / FAKRO

Instrucțiuni de măsurare Jaluzele de acoperiș VELUX / FAKRO


  • 1. Când deschideți fereastra VELUX / FAKRO în colțul din dreapta sus sau din stânga canapei, veți găsi o plăcuță de identificare.
  • 2. Plăcuțele de identificare diferă ca locație și aspect în funcție de modelul ferestrei. Verificați tipul și dimensiunea așa cum se arată în lateral.
  • 3. Alegeți tipul de fereastră adecvat: Exemplu FAKRO: 78x118 Exemplu VELUX: GGL, MK08
  • 4. Dacă dintr-un motiv oarecare nu există nicio plăcuță de identificare pe fereastra dvs., măsurați dimensiunea exterioară a cercevei (lățime și înălțime) și contactați consultantul nostru care vă va ajuta să identificați dimensiunea ferestrei.

Jaluzele cu panouri solare

Instructiuni de masurare Jaluzele cu panouri solare

Funcționarea lungă și fără probleme a capacului ferestrei depinde nu numai de calitatea înaltă a fabricării sale, ci și de montarea și asamblarea corectă a acestuia. Pentru ca deschiderea sa se potriveasca perfect, locatia aleasa trebuie dimensionata corect si atent.
Următoarele desene auxiliare trebuie respectate cu strictețe.

Dimensiunile SolarGaps A B
  • A - Lățimea Aceasta este lățimea totală a sistemului
  • B - Înălțime Aceasta este înălțimea totală a sistemului

*În cazul instalării pe perete (în afara locașului ferestrei), se recomandă ca sistemul să fie mai mare decât locașul ferestrei cu 75 mm în lățime și 115 mm în înălțime pentru o instalare ușoară.


Tip jaluzele cu panou solar

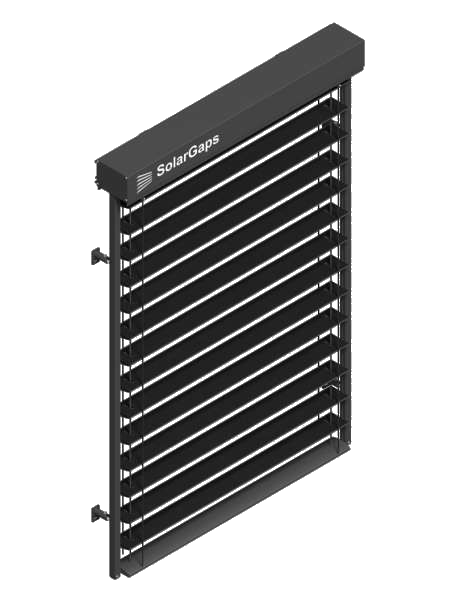

TIP R - Ghiduri clasice

Sistemul R

TIP W - Ghidaj cablu

Sistemul W


Dimensiunile componentelor

Cutie

Cutie

Pachet

Pachet

Louvre

Louvre

Cutie cu suport de montare

Cutie cu suport de montare

Suport de fixare

Suport de fixare

Ghid
(doar tip R)

Ghid

Suport de ghidare
(doar tip R)

Suport de ghidare

Suport de ghidare dublu
(doar tip R)

Suport de ghidare dublu

Suport de sârmă
(doar tip W)

Suport de sârmă

Porți de garaj

Instrucțiuni de măsurare pentru uși de garaj secționale

Funcționarea de lungă durată și fără probleme a ușii de garaj depinde nu numai de calitatea acesteia, ci și de măsurarea precisă și instalarea corectă. Pentru a vă asigura că ușa se potrivește perfect cu deschiderea, măsurătorile precise sunt cruciale.
Este imperativ să urmați cu atenție instrucțiunile de mai jos.

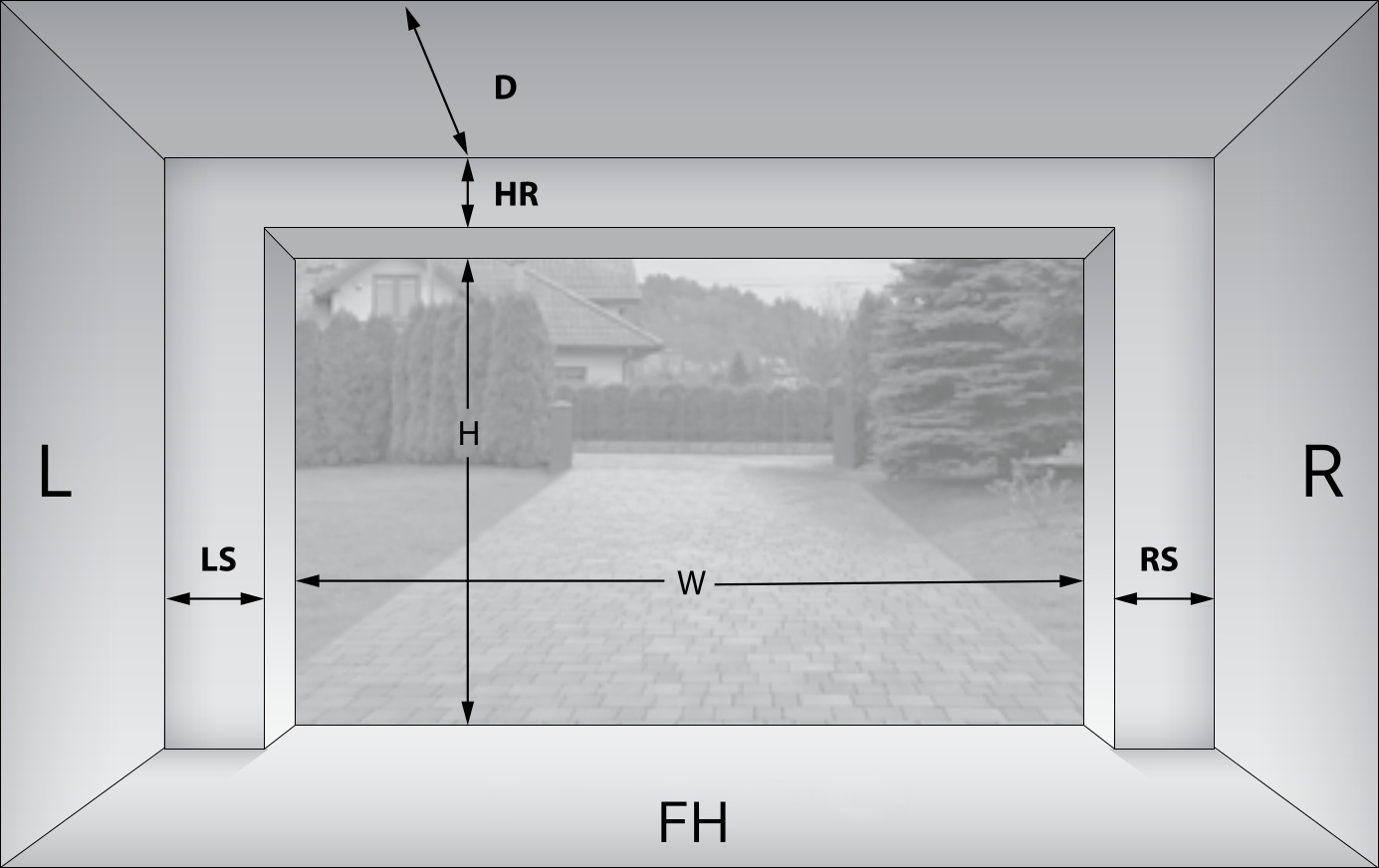

Catalog tehnic al ușilor de garaj

L - Stânga, R - Dreapta, FH - Înălțimea finală a podelei

  • W - WIDTH (dimensiunea A) Aceasta este lățimea deschiderii după ce a fost terminată.
  • H - ÎNĂLȚIE (dimensiunea B) Aceasta este înălțimea deschiderii după ce a fost terminată.
  • LS - montant stâng (spațiu lateral) minim 110 mm
  • RS - montant drept (spațiu lateral) minim 110 mm
  • HR - buiandrug
  • D - adâncimea garajului
  • • Lățimea ordonată a ușii = lățimea intrării în garaj după ce aceasta a fost terminată (W)
  • • Înălțimea ordonată a ușii = înălțimea intrării în garaj după ce aceasta a fost terminată (H)
  • • Măsurătorile trebuie făcute pentru pereții și podelele finisate.
  • • Verificați dacă există obstacole în zona ușii planificată care ar putea împiedica instalarea sau funcționarea neîntreruptă a acesteia (de exemplu, grinzi de tavan, țevi, ferestre, uși care se deschid în garaj).
  • • La configurarea ușii de garaj, producătorul selectează tipul de ghidaje și sistemul de echilibrare:
  • - alegerea sistemului de echilibrare depinde de dimensiunile si greutatea usii
  • - alegerea ghidajelor si amplasarea sistemului de echilibrare depind de inaltimea buiandrugului

*Toate dimensiunile sunt exprimate în milimetri.
