Instrucțiuni de măsurarePlasă anti-muște rulată cu o singură față MONUMO
Performanța de lungă durată și fără probleme a acestui produs depinde nu numai de calitatea înaltă a fabricației sale, ci și de montarea și instalarea corectă. Pentru a asigura o potrivire perfectă a plasei anti-zbură, zona selectată trebuie măsurată cu precizie și atenție.
Este imperativ să respectați cu strictețe diagramele ilustrative de mai jos.

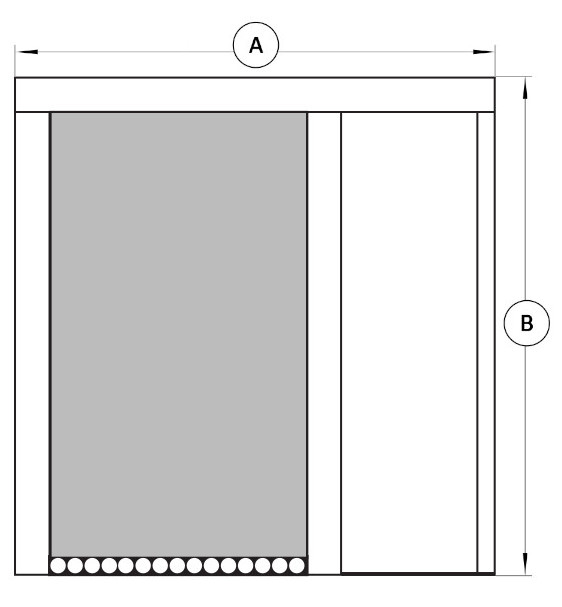

Instalare în interiorul nișei

- A - LĂȚIMEAceasta este lățimea retragerii ușii exterioare.
- B - ÎNĂLȚIMEAcesta este apogeul recesiunii ușii exterioare.
Dacă dimensiunile recesiunii variază în diferite puncte, trebuie utilizată cea mai mică măsurătoare pentru a asigura ușurința instalării.
Plasa anti-zbură MONUMO poate fi utilizată pentru uși care se deschid spre interior.
Dimensiunile A și B vor fi dimensiunile produsului final.
Instalare în afara nișei

- A - LĂȚIMEAceasta este lățimea retragerii ușii exterioare.
- B - ÎNĂLȚIMEAcesta este apogeul recesiunii ușii exterioare.
Sugerăm ca plasa de insecte să fie cu 50 până la 228 mm mai lată (mai multe detalii pot fi găsite în imaginea auxiliară furnizată în secțiunea variante de plase de insecte) și cu 50 mm mai înaltă decât adâncitura pentru a asigura o instalare ușoară și pentru a preveni ocuparea spațiului de către profilul mobil în pasaj atunci când plasa este retrasă.
Plasa anti-zbură MONUMO poate fi utilizată pentru uși care se deschid spre interior.
Dimensiunile A și B vor fi dimensiunile produsului final.
Variante

Plasă anti-zbârcituri cu o singură față MONUMO


Plasă anti-zbârcituri MONUMO cu două fețe

*1P - MONUMO acționat simplu din dreapta; 1L - MONUMO acționat simplu din stânga
Dimensiunile altor componente

Profil lateral cu magnet

Profil lateral cu cleme

Șină superioară cu garnituri

Șină inferioară din PVC

Inclined Șină inferioară din PVC 7°
*Toate dimensiunile sunt furnizate în milimetri.
